मानक:EN14399-6
विवरण:
EN14399-6 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक विशिष्ट प्रकार का वाशर है जो यूरोपीय मानक EN 14399-6 के अनुरूप है।यह मानक उच्च शक्ति वाले संरचनात्मक वाशरों के लिए आवश्यकताओं को निर्दिष्ट करता है जो उच्च शक्ति वाले बोल्ट और नट्स के साथ संयोजन में उपयोग किए जाते हैं.
EN14399-6 वाशर आमतौर पर कार्बन स्टील से बना होता है और M12 से M36 तक के आकारों में उपलब्ध होता है। आकार विनिर्देश में "M" इंगित करता है कि वाशर मीट्रिक आयामों का पालन करता है,और "एम" के बाद की संख्या मिमी में वॉशर के नाममात्र व्यास को दर्शाता है.
पिछली प्रतिक्रिया के समान, वॉशर दो अलग-अलग फिनिश में पाया जा सकता हैः सादा और गर्म डुबकी जस्ती (एचडीजी) । सादा फिनिश एक प्राकृतिक स्टील की उपस्थिति के साथ एक अनकोटेड वॉशर को संदर्भित करता है,जबकि एचडीजी परिष्करण में संक्षारण प्रतिरोध के लिए जस्ता का कोटिंग शामिल है.
यह ध्यान रखना महत्वपूर्ण है कि EN14399-6 मानक विशेष रूप से उच्च शक्ति संरचनात्मक अनुप्रयोगों में इन वाशर के लिए आवश्यकताओं को संबोधित करता है। मानक आयामों जैसे पहलुओं को कवर करता है,सहिष्णुताएँ, सामग्री, यांत्रिक गुण और सतह खत्म।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

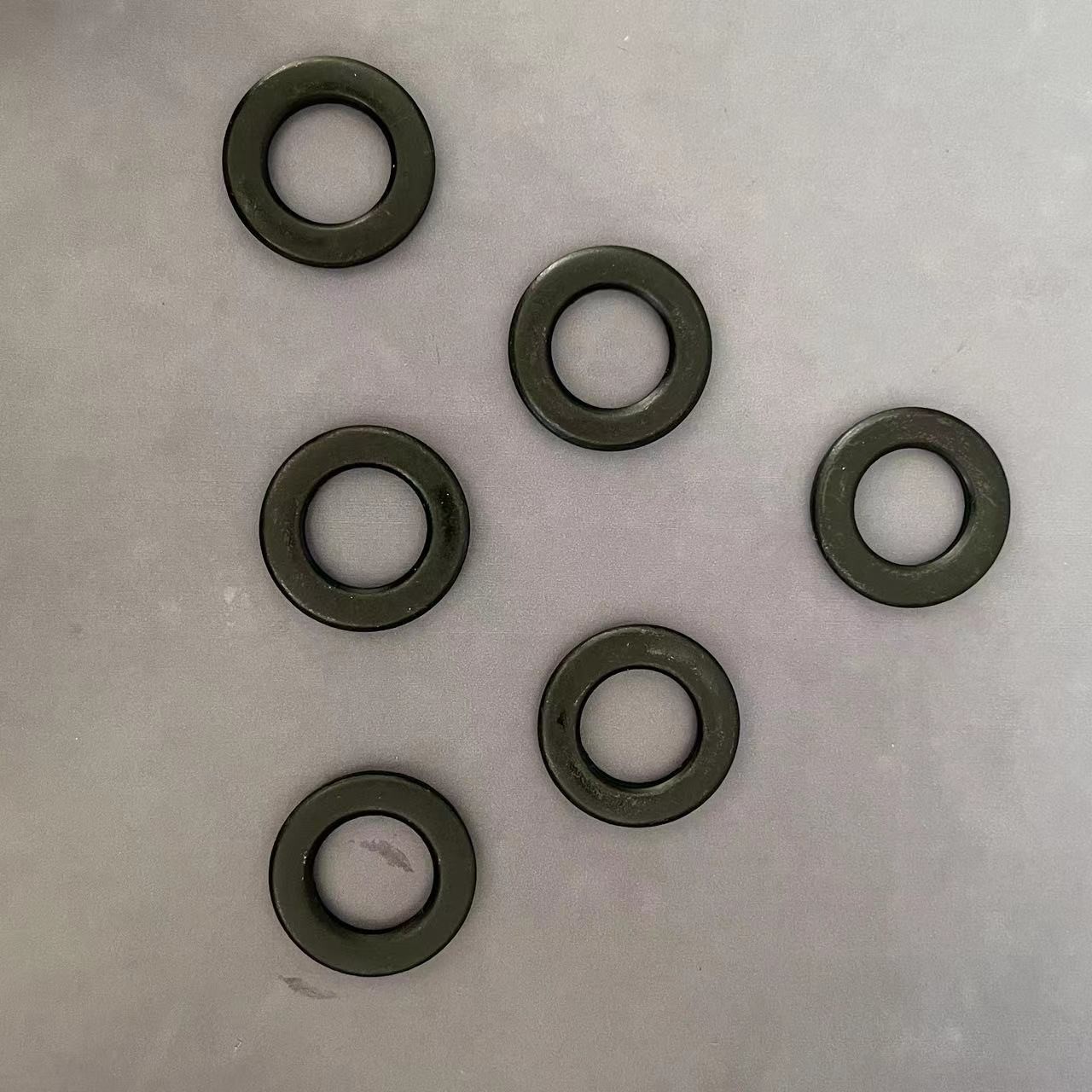

फ्लैट वाशर के लिए उत्पाद चित्र
