मानक:DIN6916
विवरण:
डीआईएन 6916 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो जर्मन इंस्टीट्यूट फॉर नॉर्मिंग (डीआईएन) द्वारा निर्धारित मानकों के अनुरूप है। यह आमतौर पर निर्माण में उपयोग किया जाता है,यंत्र, और संरचनात्मक अनुप्रयोग।
यहाँ जस्ता कोटिंग या HDG खत्म के साथ DIN 6916 वॉशर के बारे में कुछ महत्वपूर्ण विवरण दिए गए हैंः
1सामग्रीः डीआईएन 6916 वॉशर आमतौर पर स्टील से बना होता है। जब इसमें जस्ता चढ़ाना या एचडीजी खत्म होता है, तो जंग प्रतिरोध प्रदान करने के लिए वॉशर की सतह पर जस्ता की एक सुरक्षात्मक परत लगाई जाती है।
2आकारः DIN 6916 वॉशर विभिन्न आकारों में उपलब्ध है, जो M12 से M36 तक है। आकार वॉशर के नाममात्र व्यास से मेल खाता है, जो बोल्ट के आकार से मेल खाता है जिसके साथ यह संगत है।उदाहरण के लिए, एक M12 वाशर को M12 बोल्ट के साथ उपयोग के लिए डिज़ाइन किया गया है।
3.समाप्त विकल्पः
5कार्यः डीआईएन 6916 वाशर का प्राथमिक कार्य भार को वितरित करना और संलग्न सामग्री की सतह को नुकसान से रोकना है।यह बोल्ट या नट द्वारा प्रयुक्त दबाव को समान रूप से वितरित करने में मदद करता है और अतिरिक्त समर्थन प्रदान करता है.
6आवेदनः जस्ता कोटिंग या एचडीजी खत्म के साथ डीआईएन 6916 वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध की आवश्यकता होती है, विशेष रूप से बाहरी या उच्च आर्द्रता वाले वातावरण में।वे संरचनात्मक इस्पात कार्य जैसे भारी शुल्क अनुप्रयोगों के लिए उपयुक्त हैं, इस्पात निर्माण, पुल निर्माण और अन्य अनुप्रयोगों में उच्च भार और महत्वपूर्ण कनेक्शन शामिल हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

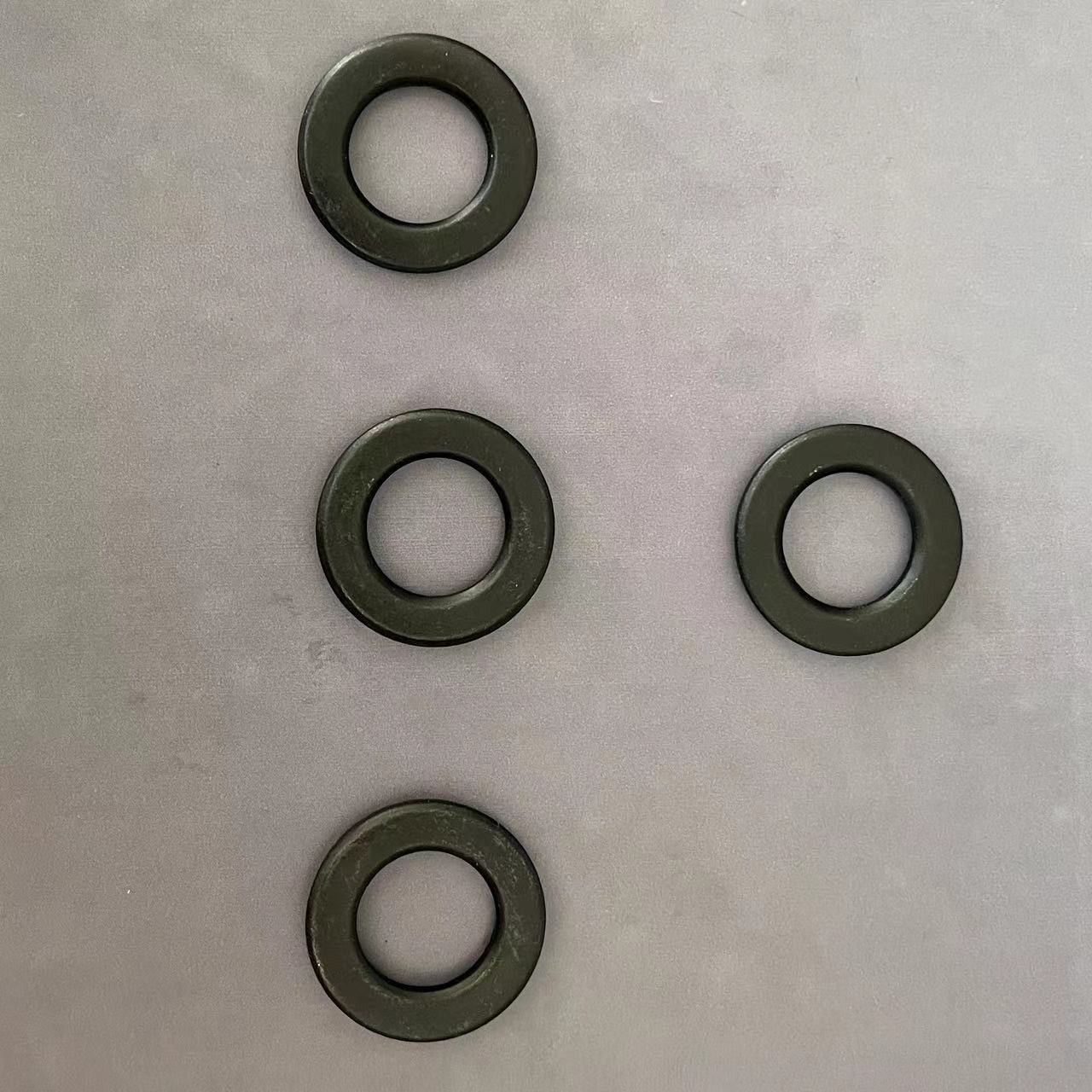

फ्लैट वाशर के लिए उत्पाद चित्र
