मानक:DIN6916
विवरण:
डीआईएन 6916 वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जो जर्मन इंस्टीट्यूट फॉर नॉर्मिंग (डीआईएन) द्वारा निर्धारित मानकों के अनुरूप है। यह आमतौर पर निर्माण में उपयोग किया जाता है,यंत्र, और संरचनात्मक अनुप्रयोग।
यहाँ DIN 6916 धोने की मशीन के बारे में कुछ महत्वपूर्ण विवरण दिए गए हैं:
1सामग्रीः डीआईएन 6916 वॉशर आमतौर पर स्टील से बना होता है। एक सादे खत्म के मामले में, वॉशर की सतह पर कोई अतिरिक्त कोटिंग या उपचार नहीं होता है।
2आकारः DIN 6916 वॉशर विभिन्न आकारों में उपलब्ध है, M12 से M36 तक। आकार वॉशर के नाममात्र व्यास से मेल खाता है, जो बोल्ट के आकार से मेल खाता है जिसके साथ यह संगत है.उदाहरण के लिए, M12 वाशर को M12 बोल्ट के साथ उपयोग के लिए डिज़ाइन किया गया है।
3आकारः डीआईएन 6916 वाशर एक फ्लैट, गोल वाशर है जिसमें एक केंद्रीय छेद होता है। यह आम तौर पर नियमित फ्लैट वाशर की तुलना में बाहरी व्यास में बड़ा होता है, जिससे एक बड़ी भार-रहन सतह प्रदान होती है।
4कार्यः डीआईएन 6916 वाशर का मुख्य उद्देश्य भार को वितरित करना और संलग्न सामग्री की सतह को क्षतिग्रस्त करने से रोकना है।यह बोल्ट या नट द्वारा प्रयुक्त दबाव को समान रूप से वितरित करने में मदद करता है और अतिरिक्त समर्थन प्रदान करता है.
5आवेदनः अपने बड़े आकार और भार सहन करने की क्षमता के कारण, DIN 6916 वाशर आमतौर पर भारी शुल्क अनुप्रयोगों में उपयोग किए जाते हैं जहां उच्च शक्ति कनेक्शन की आवश्यकता होती है।वे संरचनात्मक इस्पात कार्य में इस्तेमाल किया जा सकता है, इस्पात निर्माण, पुल निर्माण, और अन्य अनुप्रयोगों में उच्च भार और महत्वपूर्ण कनेक्शन शामिल हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

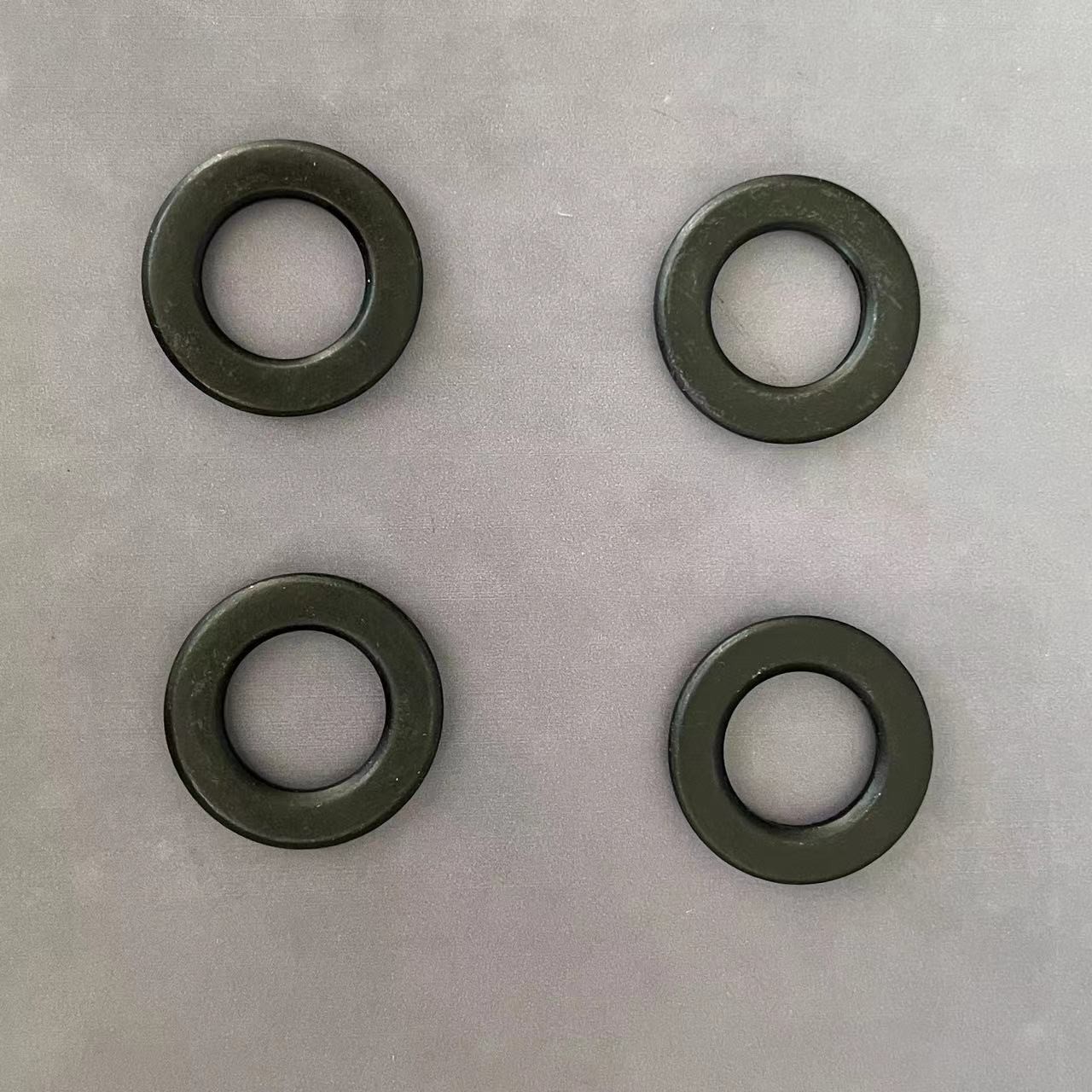

फ्लैट वाशर के लिए उत्पाद चित्र
