मानक:F436M
विवरण:
F436M वाशर, जिसे फ्लैट स्टील वाशर के रूप में भी जाना जाता है, एक विशिष्ट प्रकार का वाशर है जिसे आमतौर पर संरचनात्मक अनुप्रयोगों में उपयोग किया जाता है।यह एक चिकनी असर सतह प्रदान करने के लिए और एक फास्टनर के भार वितरित करने के लिए बनाया गया हैF436M वाशर आमतौर पर कार्बन स्टील से बना होता है और विभिन्न आकारों में उपलब्ध होता है, जो M12 से M100 तक होता है।
आकार विनिर्देश में "एम" मीट्रिक प्रणाली को संदर्भित करता है, यह दर्शाता है कि वॉशर मीट्रिक आयामों का पालन करता है। "एम" के बाद की संख्या (जैसे, एम 12,M100) वाशर के नाममात्र व्यास को मिलीमीटर में दर्शाता है.
F436M वाशर दो अलग-अलग फिनिश में पाया जा सकता हैः सादा और गर्म डुबकी जस्ती (एचडीजी) । सादा फिनिश एक प्राकृतिक स्टील की उपस्थिति के साथ एक गैर-कोटेड वाशर को संदर्भित करता है,जबकि एचडीजी खत्म जस्ता की एक कोटिंग शामिल है जो संक्षारण प्रतिरोध प्रदान करता हैएचडीजी फिनिश विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जहां वॉशर कठोर वातावरण या नमी के संपर्क में होगा।
| सामग्री | 45#/40CR |
| आकार | M12-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास ((अधिकतम) | आंतरिक व्यास (min) | बाहरी व्यासअधिकतम) | बाहरी व्यास (min) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|
| एम12 | 14.4 | 14.0 | 27.0 | 25.7 | 4.6 | 3.1 |
| एम14 | 16.4 | 16.0 | 30.0 | 28.7 | 4.6 | 3.1 |
| एम16 | 18.4 | 18.0 | 34.0 | 32.4 | 4.6 | 3.1 |
| एम20 | 22.5 | 22.0 | 42.0 | 40.4 | 4.6 | 3.1 |
| एम22 | 24.5 | 24.0 | 44.0 | 42.4 | 4.6 | 3.4 |
| M24 | 26.5 | 26.0 | 50.5 | 48.4 | 4.6 | 3.4 |
| M27 | 30.5 | 30.0 | 56.0 | 54.1 | 4.6 | 3.4 |
| M30 | 33.6 | 33.0 | 60.0 | 58.1 | 4.6 | 3.4 |
| एम36 | 39.6 | 39.0 | 72.0 | 70.1 | 4.6 | 3.4 |
| M42 | 45.6 | 45.0 | 84.0 | 81.8 | 7.2 | 4.6 |
| M48 | 52.7 | 52.0 | 95.0 | 92.8 | 7.2 | 4.6 |
| M56 | 62.7 | 62.0 | 107.0 | 104.8 | 8.7 | 6.1 |
| एम६४ | 70.7 | 70.0 | 118.0 | 115.8 | 8.7 | 6.1 |
| M72 | 78.7 | 78.0 | 130.0 | 127.5 | 8.7 | 6.1 |
| M80 | 86.9 | 86.0 | 142.0 | 139.5 | 8.7 | 6.1 |
| M90 | 96.9 | 96.0 | 159.0 | 156.5 | 8.7 | 6.1 |
| M100 | 107.9 | 107.0 | 176.0 | 173.5 | 8.7 | 6.1 |

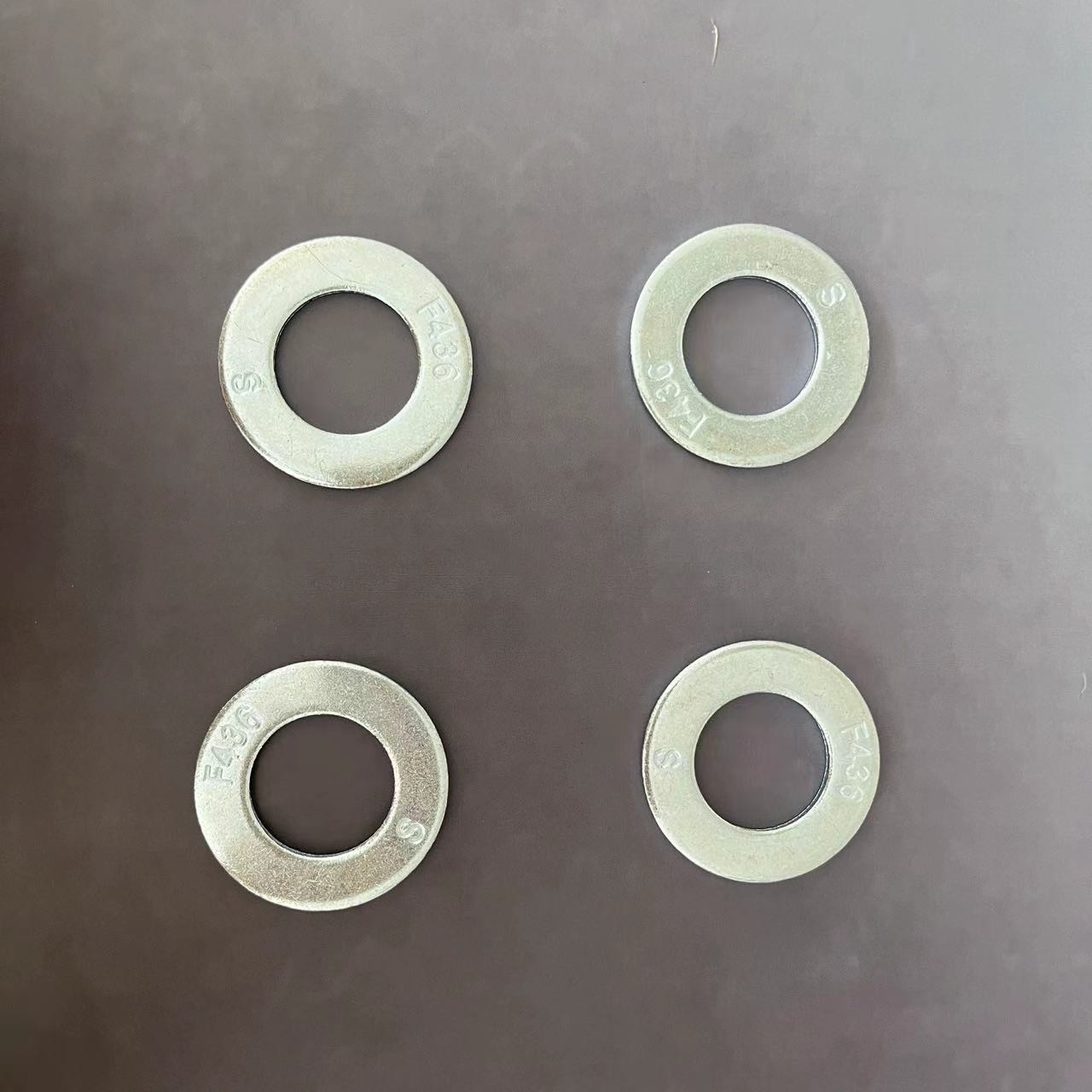

फ्लैट वाशर के लिए उत्पाद चित्र
