F436 जस्ता लेपित सादा वाशर HRC35-45 1/4' - 4' औद्योगिक मशीनरी के लिए
विवरण:
विनिर्देश F436 में भारी निर्माण अनुप्रयोगों में संरचनात्मक बोल्ट के साथ उपयोग किए जाने वाले कठोर स्टील के वाशर के लिए आवश्यकताएं परिभाषित की गई हैं।जब F436 मानक के अनुरूप एक सादा वाशर जस्ता लेपित है, यह F436 कठोर स्टील के उच्च शक्ति गुणों को जिंक कोटिंग द्वारा प्रदान किए गए संक्षारण प्रतिरोध के साथ जोड़ती है।
ब्लैक ऑक्साइड कोटिंग वाशर:
भारी मशीनरीः
वे भारी भार और कंपन के अधीन महत्वपूर्ण जोड़ों में स्थिरता और समर्थन प्रदान करने के लिए भारी मशीनरी की असेंबली में आवेदन पाते हैं।
औद्योगिक उपकरण:
औद्योगिक परिवेश में, इन वाशर का उपयोग उपकरण प्रतिष्ठानों में टिकाऊ कनेक्शन बनाने के लिए किया जाता है जिनके लिए ताकत और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।
बुनियादी ढांचा परियोजनाएं:
F436 जस्ता-प्लेटेड सादा वाशर का उपयोग विभिन्न बुनियादी ढांचा परियोजनाओं जैसे रेलवे, राजमार्गों और बिजली संयंत्रों में चुनौतीपूर्ण वातावरण में संरचनात्मक अखंडता बनाए रखने के लिए किया जाता है।
तेल और गैस उद्योगः
ये वाशर तेल और गैस क्षेत्र में भी कठिन परिस्थितियों के अधीन उपकरणों और संरचनाओं के लिए आम हैं।
| सामग्री | 45#/40CR |
| आकार | 1/4 "-4" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
अनुप्रयोग:
निर्माण और अवसंरचनाः F436 संरचनात्मक स्टील वाशर का उपयोग आमतौर पर निर्माण परियोजनाओं, स्टील संरचनाओं, पुलों,और अन्य अनुप्रयोगों के लिए जो उच्च शक्ति निर्धारण समाधान की आवश्यकता है.
औद्योगिक सेटिंग्सः इन्हें औद्योगिक मशीनरी की असेंबली और अन्य अनुप्रयोगों में भी नियोजित किया जाता है जहां विश्वसनीय भार वितरण और स्थिरता आवश्यक है।
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) |
बाहरी व्यास (मिनट) |
बाहरी व्यास (अधिकतम) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|---|
|
चौथाई" |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16" | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8" | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16" |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| 1/2" | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4" | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8" | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4" | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8" | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2" | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8" | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2-1/4" | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2 1/2 " | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4" | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3-1/2" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

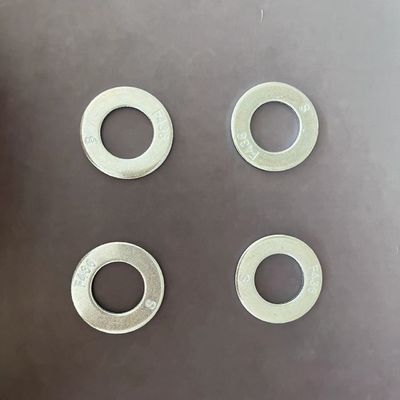

फ्लैट वाशर के लिए उत्पाद चित्र
