मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें साधारण वाशर भी कहा जाता है, को EN 14399-6 मानक द्वारा निर्दिष्ट किया गया है।इन वाशर का उपयोग उच्च शक्ति संरचनात्मक बोल्टिंग इकट्ठा करने के लिए एक बड़ा असर सतह प्रदान करने और बोल्ट या शिकंजा के साथ इस्तेमाल किया जब भार वितरित करने के लिए किया जाता हैआपके द्वारा उल्लिखित आकार सीमा, M12 से M36 तक, बोल्ट या स्क्रू के मीट्रिक व्यास को संदर्भित करती है जिसके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
जब "ब्लैक ऑक्साइड" फिनिश के साथ निर्दिष्ट किया जाता है, तो EN 14399-6 वॉशर को एक सतह उपचार प्रक्रिया से गुजरना पड़ता है जिसे ब्लैक ऑक्साइड कोटिंग कहा जाता है। ब्लैक ऑक्साइड कोटिंग, जिसे ब्लैकनिंग भी कहा जाता है,एक रूपांतरण कोटिंग है जो वाशर की सतह पर काले ऑक्साइड की एक पतली परत बनाता है.
काला ऑक्साइड कोटिंग कई उद्देश्यों को पूरा करती है। सबसे पहले, यह जंग प्रतिरोध का एक स्तर प्रदान करती है,हालांकि इसकी सुरक्षा का स्तर अन्य कोटिंग्स जैसे कि गर्म डुबकी गैल्वनाइजिंग या जिंक कोटिंग के समान नहीं हो सकता हैदूसरा, काला ऑक्साइड फिनिशिंग वॉशर के सौंदर्यशास्त्र को बढ़ाता है, जिससे उन्हें एक चिकना काला रूप मिलता है।काले ऑक्साइड परत धोने की मशीनों के पहनने के प्रतिरोध और स्नेहकता में सुधार कर सकते हैंसुचारू रूप से इकट्ठा करने और संचालित करने की सुविधा प्रदान करता है।
EN 14399-6 काली ऑक्साइड फिनिश वाले वाशर का उपयोग विभिन्न अनुप्रयोगों में किया जाता है जहां कार्यक्षमता और दृश्य अपील दोनों महत्वपूर्ण हैं।वे ऑटोमोबाइल जैसे उद्योगों में अनुप्रयोग पाते हैं।, मशीनरी और सामान्य विनिर्माण।
कृपया ध्यान दें कि जबकि काले ऑक्साइड कोटिंग कुछ संक्षारण प्रतिरोध प्रदान करता है, यह अन्य विशेष कोटिंग के समान सुरक्षा का स्तर प्रदान नहीं कर सकता है।यदि उच्च स्तर के संक्षारण प्रतिरोध की आवश्यकता है, वैकल्पिक कोटिंग या फिनिश, जैसे कि गर्म डुबकी गैल्वनाइजिंग या डाक्रोमेट, अधिक उपयुक्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

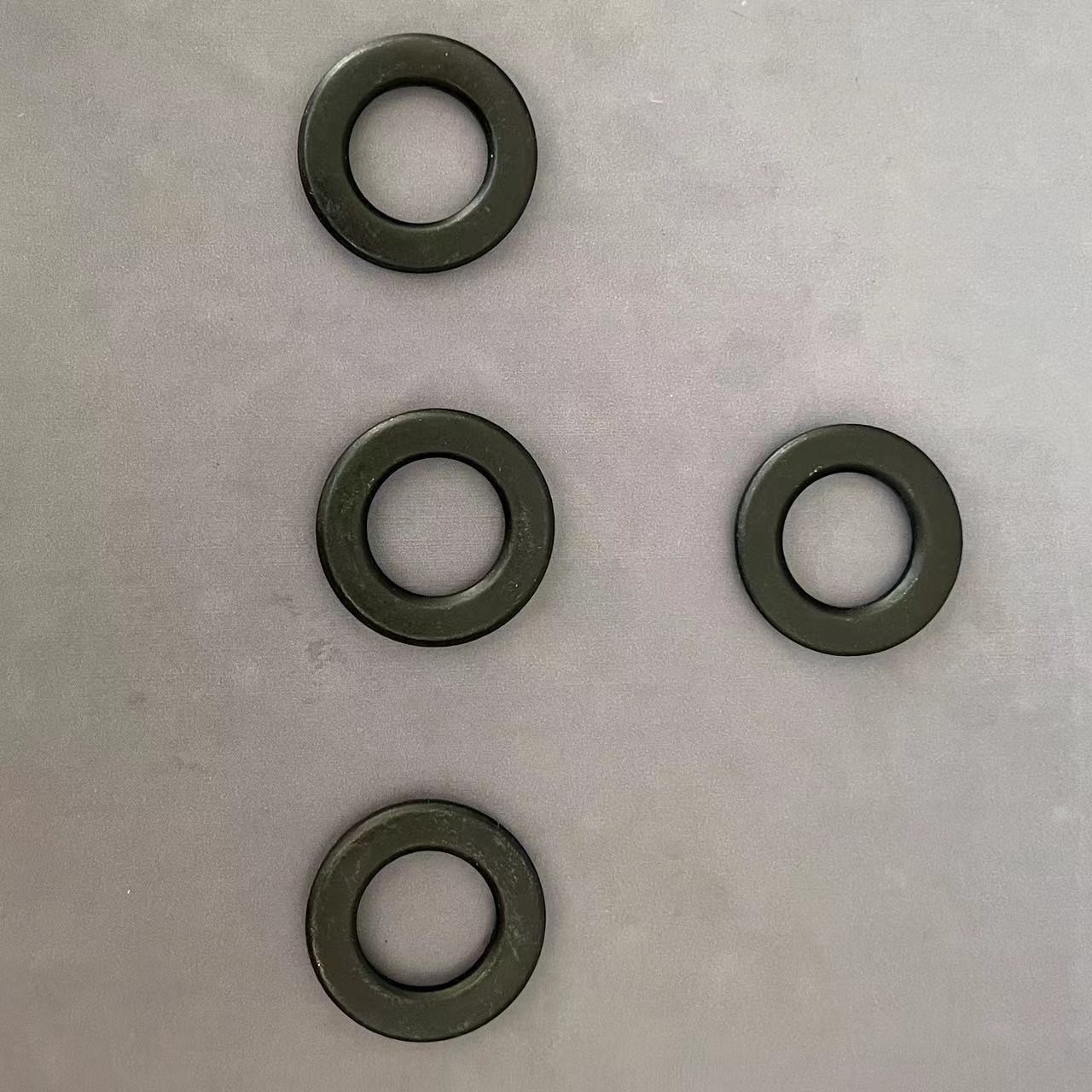

फ्लैट वाशर के लिए उत्पाद चित्र
