मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें साधारण वाशर भी कहा जाता है, को EN 14399-6 मानक द्वारा निर्दिष्ट किया गया है।वे एक बड़ा असर सतह प्रदान करने और बोल्ट या शिकंजा के साथ इस्तेमाल किया जब भार वितरित करने के लिए उच्च शक्ति संरचनात्मक बोल्टिंग इकट्ठा में इस्तेमाल किया जाता हैआपके द्वारा उल्लिखित आकार सीमा, M12 से M36 तक, बोल्ट या स्क्रू के मीट्रिक व्यास को संदर्भित करती है जिसके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
जब EN 14399-6 वाशर के लिए सतह खत्म करने की बात आती है, तो दो आम विकल्प सादा और Dacromet हैं। आइए इनमें से प्रत्येक खत्म का पता लगाएंः
1.सादा खत्मः सादे वॉशर में कोई अतिरिक्त सतह उपचार या कोटिंग नहीं होती है। वे किसी विशेष सुरक्षात्मक या सजावटी कोटिंग के बिना कच्चे धातु से बने होते हैं।सादा वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां एक विशिष्ट सतह खत्म की आवश्यकता नहीं होती है, या जब अन्य उपायों, जैसे स्नेहन या पर्यावरण संरक्षण, वांछित प्रदर्शन और संक्षारण प्रतिरोध को बनाए रखने के लिए उपयोग किया जाता है।
2डाक्रोमेटः डाक्रोमेट एक कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक गैर-इलेक्ट्रोलाइटिक, पानी आधारित कोटिंग है जिसमें धातु के कण और अकार्बनिक यौगिक होते हैं।डाक्रोमेट कोटिंग्स उच्च स्तर के संक्षारण प्रतिरोध प्रदान करते हैं, जिसमें नमक स्प्रे, रसायनों और चरम तापमान के खिलाफ प्रतिरोध शामिल है। वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां बेहतर संक्षारण सुरक्षा की आवश्यकता होती है, जैसे कि समुद्री, ऑटोमोटिव,और औद्योगिक वातावरण.
EN 14399-6 वाशर के लिए सादे और डाक्रोमेट फिनिश के बीच का विकल्प विशिष्ट अनुप्रयोग आवश्यकताओं और संक्षारण प्रतिरोध के वांछित स्तर पर निर्भर करता है।सादे वाशर ऐसे अनुप्रयोगों के लिए उपयुक्त हो सकते हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता का विषय नहीं है, जबकि डाक्रोमेट-लेपित वाशर उन वातावरणों के लिए पसंद किए जाते हैं जहां संक्षारण संरक्षण को बढ़ाने की आवश्यकता होती है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

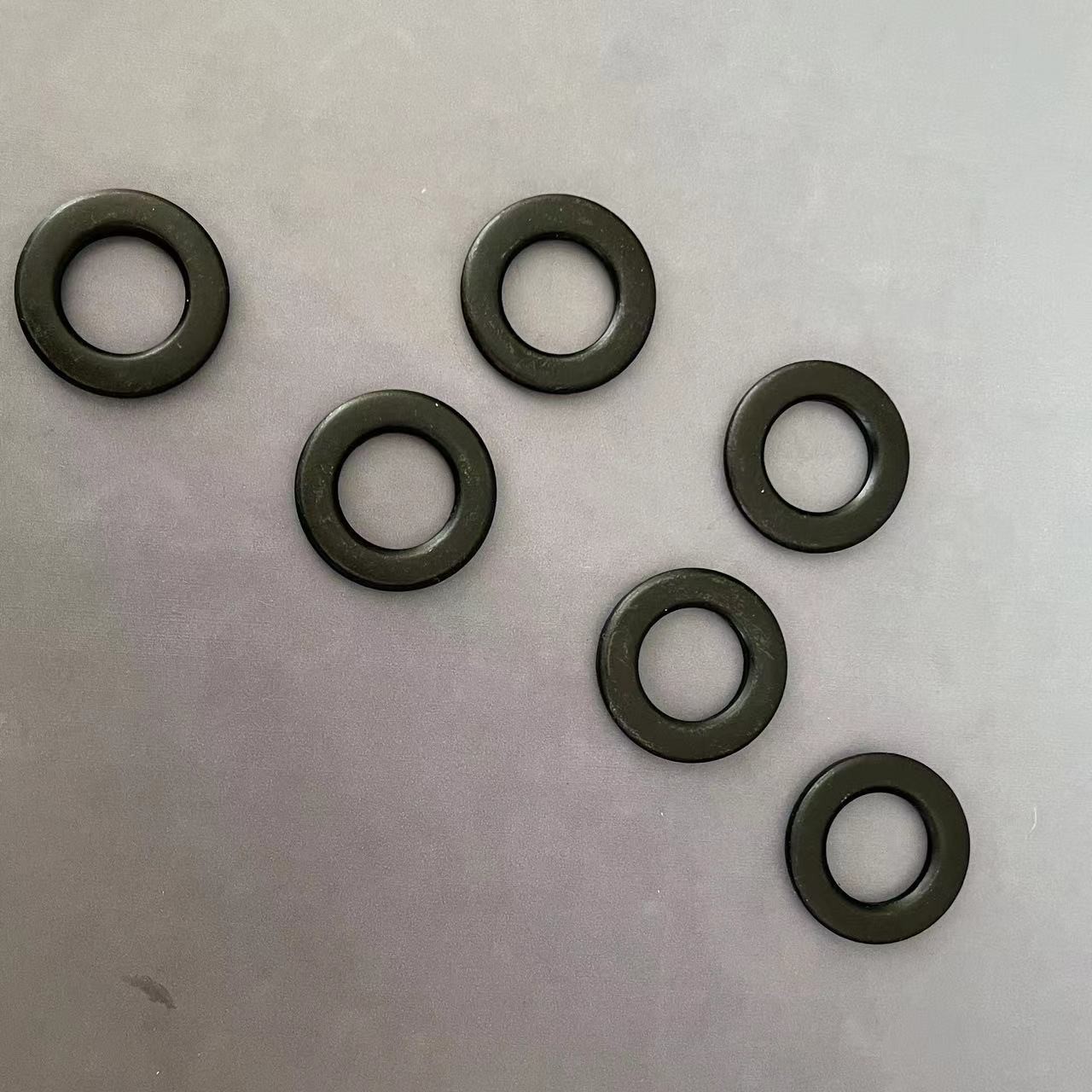

फ्लैट वाशर के लिए उत्पाद चित्र
