DIN6916 सादा वाशर M12-M36 सादा/डाक्रोमेट संरचनात्मक वाशर
मानक:DIN6916
विवरण:
DIN 6916 वाशर, जिन्हें संरचनात्मक वाशर या भारी शुल्क वाशर भी कहा जाता है, DIN 6916 मानक द्वारा निर्दिष्ट हैं।वे एक बड़ा असर सतह प्रदान करने और बोल्ट या शिकंजा के साथ इस्तेमाल किया जब भार वितरित करने के लिए संरचनात्मक अनुप्रयोगों में इस्तेमाल किया जाता हैआपके द्वारा उल्लिखित आकार सीमा, M6 से M30 तक, बोल्ट या पेंच के मीट्रिक व्यास को संदर्भित करती है जिसके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
डीआईएन 6916 वाशर अपने विशिष्ट आयामों, आकार और मोटाई के द्वारा विशेषता है, जो डीआईएन विनिर्देशों के अनुसार मानकीकृत हैं।
डीआईएन 6916 फ्लैट स्टील वाशर का उपयोग आमतौर पर निर्माण, स्टील निर्माण और औद्योगिक अनुप्रयोगों में किया जाता है जहां उच्च शक्ति वाले कनेक्शन आवश्यक हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |
सादा परिष्करण:
साधारण वाशर में कोई अतिरिक्त कोटिंग या फिनिश नहीं होती है। वे आमतौर पर कार्बन स्टील से बने होते हैं और जंग प्रतिरोध प्रदान नहीं करते हैं।साधारण वाशर का उपयोग आमतौर पर इनडोर या शुष्क वातावरण में किया जाता है जहां नमी या संक्षारक तत्वों के संपर्क में सीमित होता हैहालांकि, वे समय के साथ जंग लग सकते हैं यदि वे नमी या कठोर परिस्थितियों के अधीन हैं।
डाक्रोमेट खत्मः
डाक्रोमेट एक प्रकार के कोटिंग के लिए एक ब्रांड नाम है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक अकार्बनिक कोटिंग है जो डिप-स्पिन प्रक्रिया के माध्यम से वॉशर की सतह पर लगाया जाता है।डाक्रोमेट कोटिंग्स जंग से उच्च स्तर की सुरक्षा प्रदान करती हैंवे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां वॉशर कठोर वातावरण के संपर्क में होते हैं या जहां दीर्घकालिक संक्षारण सुरक्षा की आवश्यकता होती है।

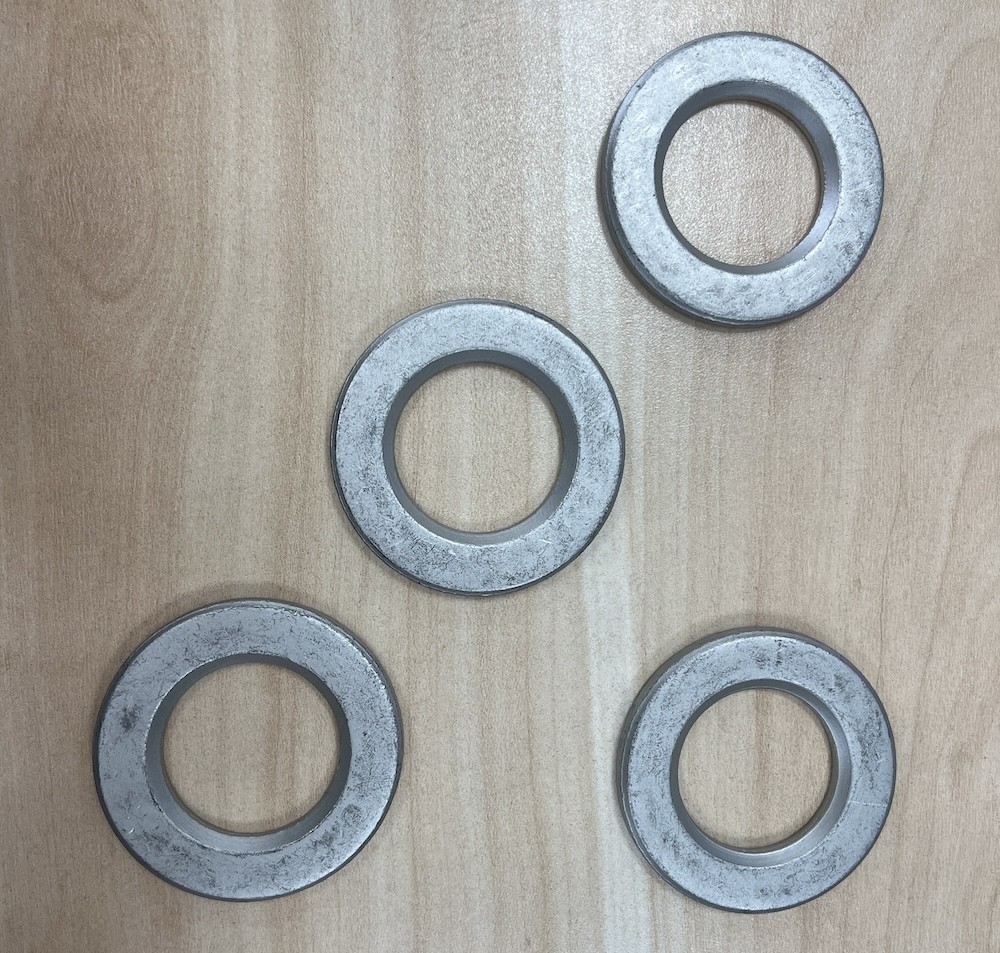

फ्लैट वाशर के लिए उत्पाद चित्र
