DIN6916 वाशर/चम्फर्ड वाशर M12-M36 सादा/डाक्रोमेट जस्ता लेपित
मानक:DIN6916
विवरण:
डीआईएन 6916 एक मानक है जो संरचनात्मक इस्पात निर्माण में उपयोग किए जाने वाले चम्फर्ड वाशर की विशेषताओं को निर्दिष्ट करता है। डीआईएन 6916 चम्फर्ड वाशर आम तौर पर एक चम्फर्ड किनारे के साथ बड़े व्यास वाले वाशर होते हैं,भारी कार्य अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया जहां उच्च शक्ति वाले कनेक्शन की आवश्यकता होती है.
भारी शुल्क संरचनात्मक वाशर निर्माण और इंजीनियरिंग परिदृश्यों की एक विस्तृत श्रृंखला में आवेदन पाते हैं जहां मजबूत और विश्वसनीय कनेक्शन आवश्यक हैं।
सामग्रीः
ये वाशर अक्सर संरचनात्मक अनुप्रयोगों में विश्वसनीय समर्थन और भार वितरण प्रदान करने के लिए स्टील या स्टेनलेस स्टील जैसी उच्च शक्ति वाली सामग्रियों से बने होते हैं।
चम्फर्ड एजः
चम्फर्ड किनारा संरेखण में मदद करता है, स्थापना को आसान बनाता है, और बांधे जाने वाली सामग्री को नुकसान पहुंचाने के जोखिम को कम करता है।
भार वितरण:
डीआईएन 6916 वाशर का बड़ा व्यास विशेष रूप से उच्च भार वाले अनुप्रयोगों में बेहतर भार वितरण की अनुमति देता है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास | आंतरिक व्यास (अधिकतम | बाहर व्यास (अधिकतम | बाहर व्यास (मिनट) | मोटाई | मोटाई | मोटाई (मिनट) | अंदर का चैंफर | अंदर का चैंफर (अधिकतम | बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 | 56 | 54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
एम36 | 37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

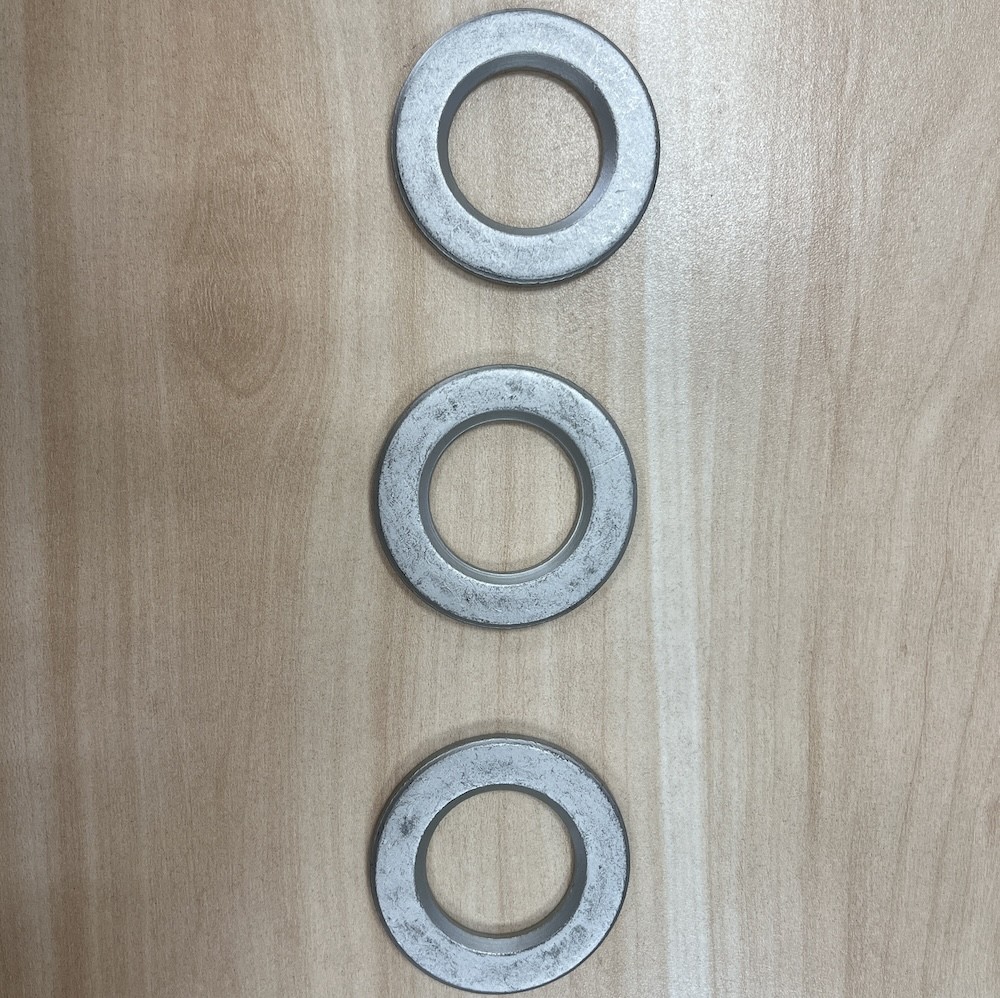

फ्लैट वाशर के लिए उत्पाद चित्र
