मानक:EN14399-6
विवरण:
EN 14399-6 चम्फर्ड वाशर विशेष वाशर हैं जो यूरोपीय मानक EN 14399-6 के अनुरूप हैं, जो उच्च शक्ति संरचनात्मक बोल्ट के साथ उपयोग किए जाने वाले वाशर के लिए आवश्यकताओं को निर्दिष्ट करता है।ये वाशर एक चिकनी संक्रमण प्रदान करने के लिए और तनाव सांद्रता के जोखिम को कम करने के लिए चम्फर्ड किनारों के साथ डिजाइन कर रहे हैं, बुलटेड कनेक्शन की स्थायित्व और प्रदर्शन में वृद्धि।
EN 14399-6 वाशर कठोर स्टील से बना है, जो बढ़ी हुई ताकत और स्थायित्व प्रदान करता है। यह M12 से M36 तक विभिन्न आकारों में उपलब्ध है,के साथ "एम" मीट्रिक धागे के आकार और संख्या के नाममात्र व्यास का प्रतिनिधित्व करता है fastener यह के साथ इस्तेमाल किया जा करने के लिए बनाया गया है.
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास | आंतरिक व्यास (अधिकतम | बाहर व्यास (अधिकतम | बाहर व्यास (मिनट) | मोटाई | मोटाई | मोटाई (मिनट) | अंदर का चैंफर | अंदर का चैंफर (अधिकतम | बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 | 56 | 54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
एम36 | 37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |
EN 14399-6 chamfered washers are essential components in applications where reducing stress concentrations and improving load distribution are critical for maintaining the integrity and longevity of bolted connectionsउनकी विशिष्ट डिजाइन विशेषताएं, उच्च शक्ति वाले इस्पात निर्माण,और यूरोपीय मानकों का अनुपालन उन्हें कठिन संरचनात्मक इंजीनियरिंग परियोजनाओं में उपयोग के लिए आदर्श बनाता है जिसमें विश्वसनीय और टिकाऊ निर्धारण समाधानों की आवश्यकता होती है.

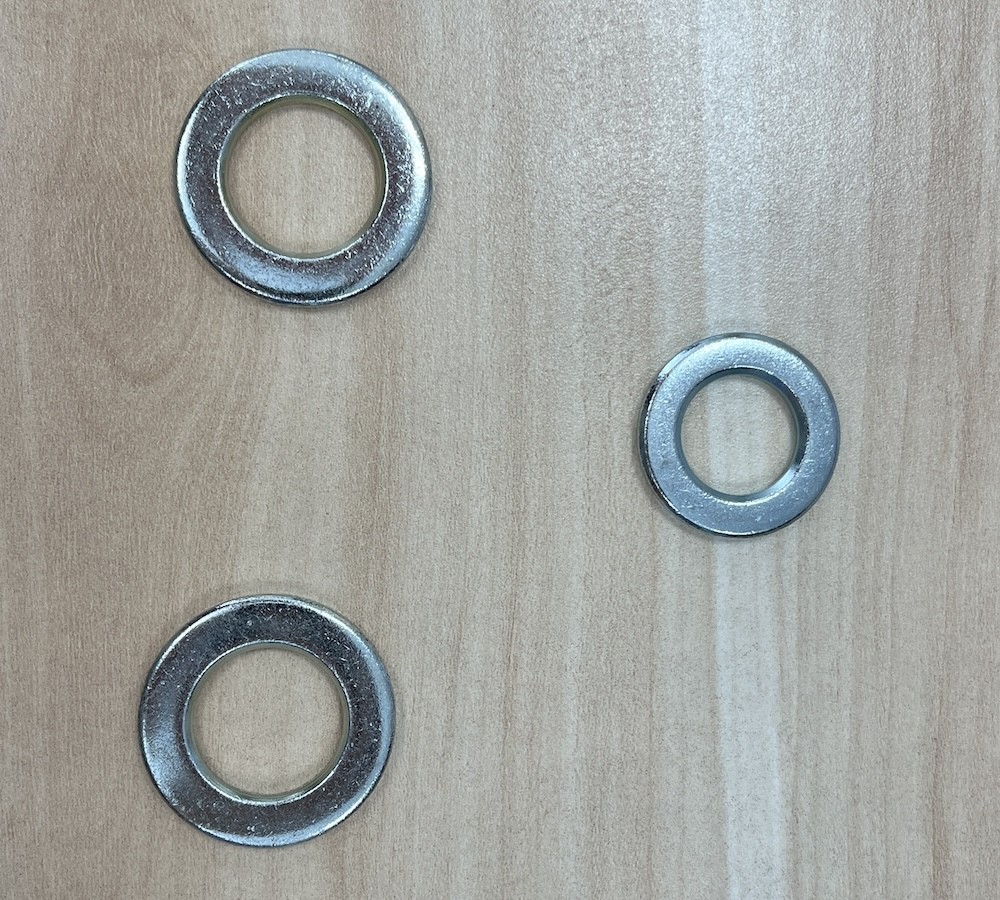

फ्लैट वाशर के लिए उत्पाद चित्र
