EN14399-6 जिंक लेपित सादा वाशर, संक्षारण प्रतिरोध M12-M36
विवरण:
इन वाशरों की चम्फर्ड डिजाइन वाशर और फास्टनर के बीच संपर्क बिंदुओं पर तनाव सांद्रता को कम करने में मदद करती है,थकान विफलता के जोखिम को कम करना और कनेक्शन की दीर्घायु में सुधार करना.
मानक अनुपालनः एन 14399-6 मानकों के अनुसार निर्मित, ये वाशर उच्च शक्ति संरचनात्मक फास्टनरों और घटकों के लिए सख्त आवश्यकताओं को पूरा करते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास | आंतरिक व्यास (अधिकतम | बाहर व्यास (अधिकतम | बाहर व्यास (मिनट) | मोटाई | मोटाई | मोटाई (मिनट) | अंदर का चैंफर | अंदर का चैंफर (अधिकतम | बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 | 56 | 54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
एम36 | 37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |
अनुप्रयोग:
स्ट्रक्चरल इंजीनियरिंगः EN 14399-6 के अनुसार, स्ट्रक्चरल इंजीनियरिंग के अनुप्रयोगों में आमतौर पर चम्फर्ड वाशर का उपयोग किया जाता है, जिसमें उच्च-शक्ति वाले बोल्ट कनेक्शन की आवश्यकता होती है, जैसे कि स्टील संरचनाएं, पुल,और अन्य महत्वपूर्ण अवसंरचना परियोजनाएं.
उच्च तनाव वाले वातावरणः वे ऐसे वातावरण में उपयोग के लिए उपयुक्त हैं जहां कंपन, गतिशील भार या कठोर परिस्थितियां मौजूद हैं, जो बोल्ट किए गए इकट्ठा होने की विश्वसनीयता और अखंडता सुनिश्चित करते हैं।

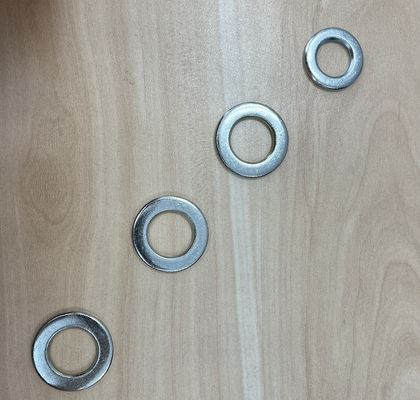

फ्लैट वाशर के लिए उत्पाद चित्र
