मानक:एसएई
विवरण:
एसएई वाशर, जिसे जस्ता लेपित वाशर के रूप में भी जाना जाता है, एक प्रकार का फ्लैट वाशर है जिसका उपयोग सामान्य प्रयोजन अनुप्रयोगों में किया जाता है। यह एक चिकनी प्रदान करने के लिए बनाया गया है,एक फास्टनर के भार को वितरित करने के लिए समतल सतह, जैसे कि बोल्ट या नट, और कनेक्टेड सामग्री को नुकसान से बचाने के लिए।
एसएई (संयुक्त राज्य अमेरिका मानक) वॉशर अमेरिकी राष्ट्रीय मानक संस्थान (एएनएसआई) और अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (एएसएमई) द्वारा निर्दिष्ट है।यह मानक यह सुनिश्चित करता है कि वॉशर अपने आयामों के लिए विशिष्ट आवश्यकताओं को पूरा करता है, सामग्री संरचना और प्रदर्शन।
जस्ता लेपित वाशर वाशर पर लागू सतह उपचार को संदर्भित करता है। जस्ता लेपित जंग प्रतिरोध की एक परत प्रदान करता है,जो वाशर को जंग और अन्य प्रकार के अपघटन से बचाने में मदद करता हैयह वाशर को इनडोर और आउटडोर दोनों वातावरणों में उपयोग के लिए उपयुक्त बनाता है, विशेष रूप से उन अनुप्रयोगों में जहां नमी या अन्य संक्षारक तत्वों के संपर्क में आने से चिंता होती है।
एसएई वाशर का आकार आयाम इंच में निर्दिष्ट किया गया है, जो व्यास में 1/4 "से 3" तक है। वाशर इस आकार सीमा में फास्टनरों के साथ संगत है,विभिन्न सामान्य प्रयोजनों के अनुप्रयोगों में इसका उपयोग करने की अनुमति देता है जहां विभिन्न आकारों के बोल्ट या नट्स की आवश्यकता होती है.
सारांश में, SAE वाशर/जिंक लेपित वाशर एक फ्लैट वाशर है जिसे सामान्य प्रयोजनों के लिए डिज़ाइन किया गया है। यह भार वितरण और संक्षारण प्रतिरोध प्रदान करता है,और इसकी आकार सीमा इसे विभिन्न अनुप्रयोगों में विभिन्न प्रकार के फास्टनरों के साथ उपयोग के लिए उपयुक्त बनाती है.
| सामग्री | 45#/40CR |
| आकार | 1/4 "-3" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास (max) |
आन्तरिक व्यास ((मिनट) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
| चौथाई" | 16.26 | 15.75 | 7.52 | 7.01 | 2.03 | 1.3 |
| 5/16" | 17.36 | 17.3 | 9.12 | 8.61 | 2.03 | 1.3 |
| 3/8" | 21 | 20.45 | 10.59 | 10.19 | 2.03 | 1.3 |
| 7/16" | 23.8 | 23.24 | 12.29 | 11.79 | 2.03 | 1.3 |
| 1/2" | 27.74 | 26.8 | 13.87 | 13.36 | 3.07 | 1.88 |
| 9/16" | 30.12 | 29.18 | 15.47 | 14.96 | 3.07 | 1.88 |
| 5/8" | 34.09 | 33.15 | 17.42 | 16.48 | 3.07 | 1.88 |
| 3/4" | 38.07 | 37.13 | 21.39 | 20.45 | 4.06 | 2.74 |
| 7/8" | 45.21 | 44.27 | 24.58 | 23.65 | 4.06 | 2.74 |
| 1" | 51.56 | 50.62 | 27.74 | 26.8 | 4.06 | 2.74 |
| 1-1/8" | 57.91 | 56.97 | 32.51 | 31.57 | 4.06 | 2.74 |
| 1-1/4" | 64.26 | 63.32 | 35.69 | 34.75 | 4.88 | 3.45 |
| 1-3/8" | 70.61 | 69.67 | 38.86 | 37.92 | 4.88 | 3.45 |
| 1-1/2" | 76.96 | 76.02 | 42.04 | 41.1 | 4.88 | 3.45 |

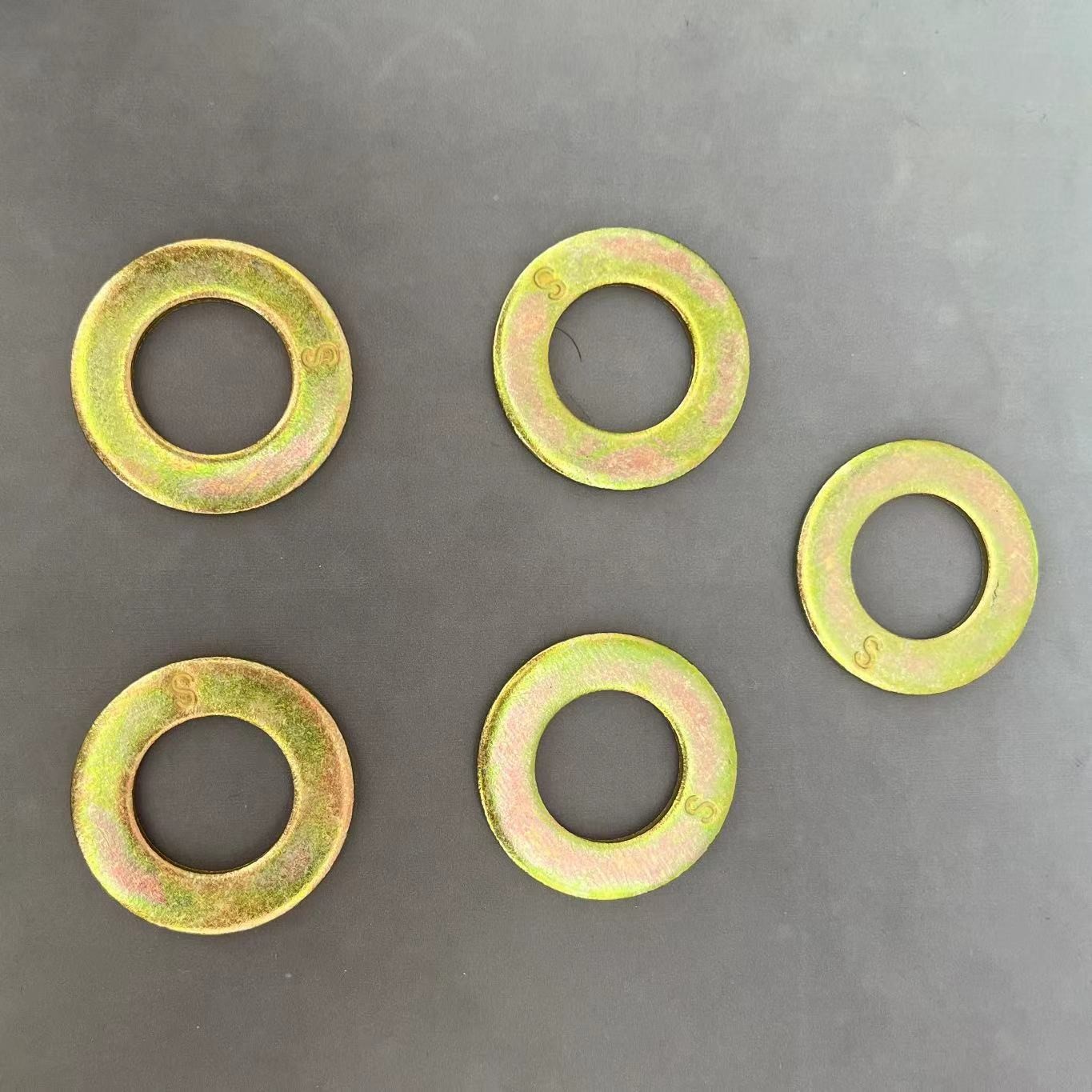

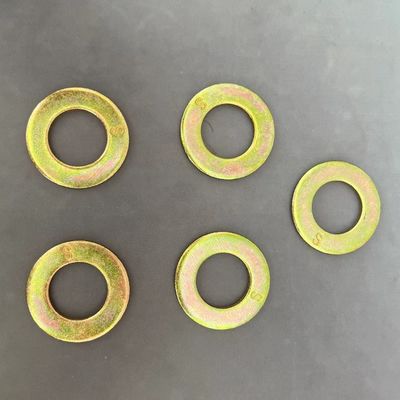

फ्लैट वाशर के लिए उत्पाद चित्र
