मानक:DIN6916
विवरण:
डीआईएन 6916 वाशर, जिन्हें भारी हेक्स स्ट्रक्चरल वाशर भी कहा जाता है, एक विशिष्ट प्रकार की वाशर है जो डीआईएन 6916 मानक के अनुरूप है।ये वाशर उच्च शक्ति वाले संरचनात्मक बोल्टिंग असेंबली में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर भारी शुल्क निर्माण और औद्योगिक अनुप्रयोगों में उपयोग किए जाते हैं.
आपके द्वारा उल्लिखित आकार सीमा, M12 से M36 तक, DIN 6916 वाशरों के मीट्रिक धागे के आकार संगतता को दर्शाता है।इन वाशरों को बोल्ट या स्टड के साथ उपयोग करने के लिए डिज़ाइन किया गया है जिनमें इस सीमा के भीतर मीट्रिक धागे के आकार होते हैं.
"जिंक लेपित" विनिर्देश इंगित करता है कि DIN 6916 वाशर जंग प्रतिरोध प्रदान करने के लिए जिंक की एक परत के साथ लेपित हैं।जिंक कोटिंग वाशर और अन्य फास्टनरों के लिए एक सामान्य सतह उपचार हैयह एक सुरक्षात्मक बाधा बनाता है जो नींव वाले स्टील को नमी या संक्षारक पदार्थों के प्रत्यक्ष संपर्क में आने से रोकने में मदद करता है, जंग और जंग के जोखिम को कम करता है।
जब "DIN 6916 वाशर/जिंक-प्लेट वाशर, M12-M36" के रूप में निर्दिष्ट किया जाता है, तो इसका अर्थ है कि DIN 6916 वाशर M12 से M36 आकार सीमा में एक जिंक-प्लेट खत्म के साथ उपलब्ध हैं।यह संयोजन दोनों भारी हेक्स संरचनात्मक वाशर डिजाइन DIN 6916 द्वारा निर्दिष्ट और जिंक चढ़ाना की संक्षारण प्रतिरोध के लाभ प्रदान करता है.
यह ध्यान रखना महत्वपूर्ण है कि जबकि जस्ता चढ़ाना अच्छा संक्षारण प्रतिरोध प्रदान करता है, यह अत्यधिक संक्षारक या कठोर वातावरण के लिए उपयुक्त नहीं हो सकता है। ऐसे मामलों में,उच्च संक्षारण प्रतिरोध के साथ वैकल्पिक कोटिंग या सामग्री की आवश्यकता हो सकती हैइसके अतिरिक्त, उचित उपयोग और संरचनात्मक बोल्टिंग असेंबली के साथ संगतता के लिए डीआईएन 6916 मानक की विशिष्ट आवश्यकताओं और दिशानिर्देशों का पालन करना महत्वपूर्ण है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

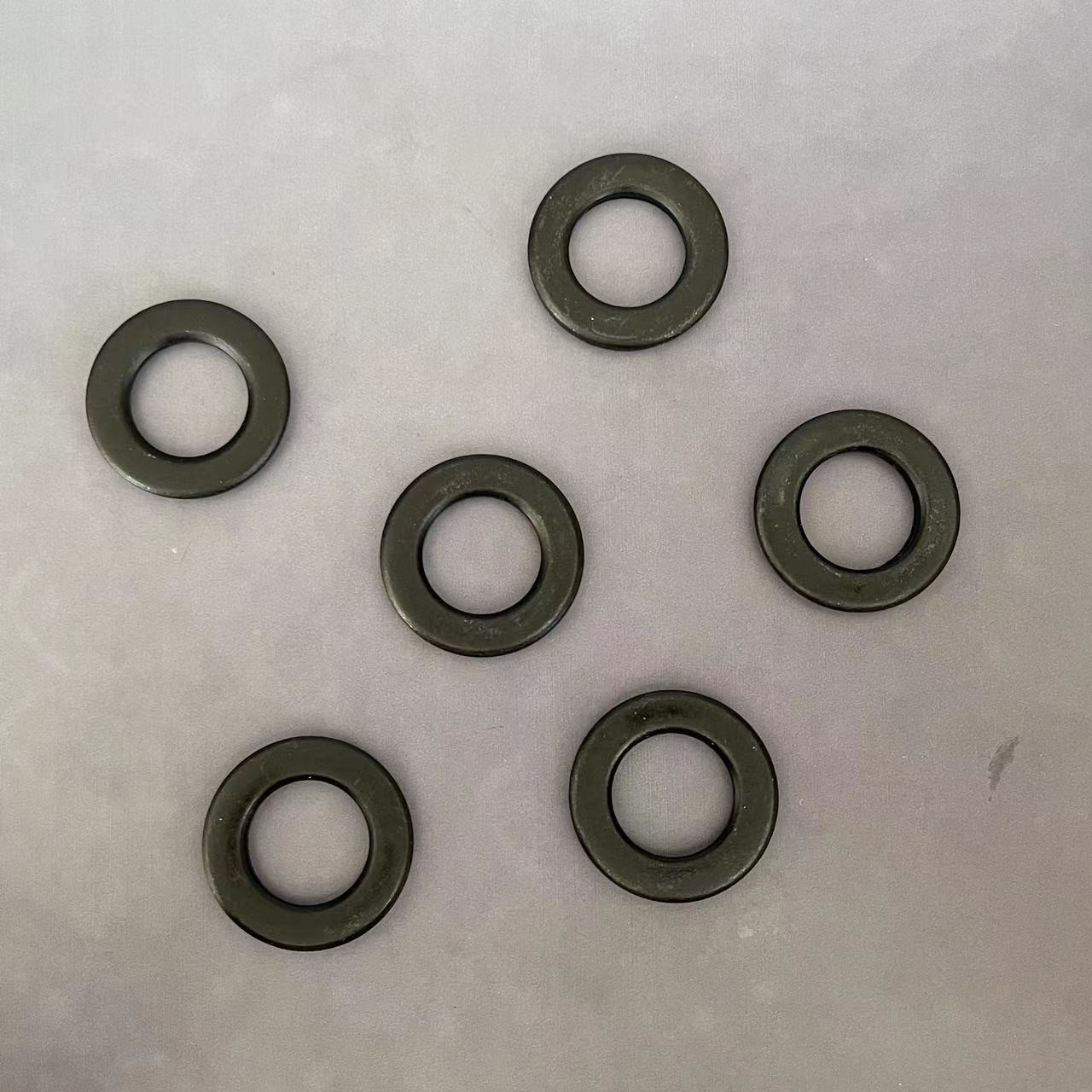

फ्लैट वाशर के लिए उत्पाद चित्र
