मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें उच्च-शक्ति संरचनात्मक वाशर भी कहा जाता है, एक विशिष्ट प्रकार की वाशर है जो EN 14399-6 मानक के अनुरूप है।ये वाशर उच्च शक्ति संरचनात्मक बोल्टिंग इकट्ठा में उपयोग के लिए डिज़ाइन किए गए हैंइनका उपयोग आमतौर पर भारी-भरकम निर्माण और औद्योगिक अनुप्रयोगों में किया जाता है जहां मजबूत और विश्वसनीय कनेक्शन की आवश्यकता होती है।
आपके द्वारा उल्लिखित आकार सीमा, M12 से M36 तक, EN 14399-6 वाशरों की मीट्रिक धागा आकार संगतता को दर्शाता है।इन वाशरों को बोल्ट या स्टड के साथ उपयोग करने के लिए डिज़ाइन किया गया है जिनमें इस सीमा के भीतर मीट्रिक धागे के आकार होते हैं.
"जिंक लेपित" विनिर्देश इंगित करता है कि EN 14399-6 वाशर जंग प्रतिरोध प्रदान करने के लिए जिंक की एक परत के साथ लेपित हैं।जिंक कोटिंग वाशर और अन्य फास्टनरों के लिए एक सामान्य सतह उपचार हैयह एक सुरक्षात्मक बाधा बनाता है जो नींव वाले स्टील को नमी या संक्षारक पदार्थों के प्रत्यक्ष संपर्क में आने से रोकने में मदद करता है, जंग और जंग के जोखिम को कम करता है।
जब "EN 14399-6 वाशर/जिंक लेपित वाशर, M12-M36" के रूप में निर्दिष्ट किया जाता है, तो इसका मतलब है कि EN 14399-6 वाशर M12 से M36 आकार सीमा में एक जिंक लेपित परिष्करण के साथ उपलब्ध हैं।यह संयोजन एन 14399-6 द्वारा निर्दिष्ट उच्च शक्ति डिजाइन और जिंक कोटिंग के संक्षारण प्रतिरोध दोनों के लाभ प्रदान करता है.
यह ध्यान रखना महत्वपूर्ण है कि जबकि जस्ता चढ़ाना अच्छा संक्षारण प्रतिरोध प्रदान करता है, यह अत्यधिक संक्षारक या कठोर वातावरण के लिए उपयुक्त नहीं हो सकता है। ऐसे मामलों में,उच्च संक्षारण प्रतिरोध के साथ वैकल्पिक कोटिंग या सामग्री की आवश्यकता हो सकती हैइसके अतिरिक्त, उचित उपयोग और संरचनात्मक बोल्टिंग असेंबली के साथ संगतता के लिए EN 14399-6 मानक की विशिष्ट आवश्यकताओं और दिशानिर्देशों का पालन करना महत्वपूर्ण है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

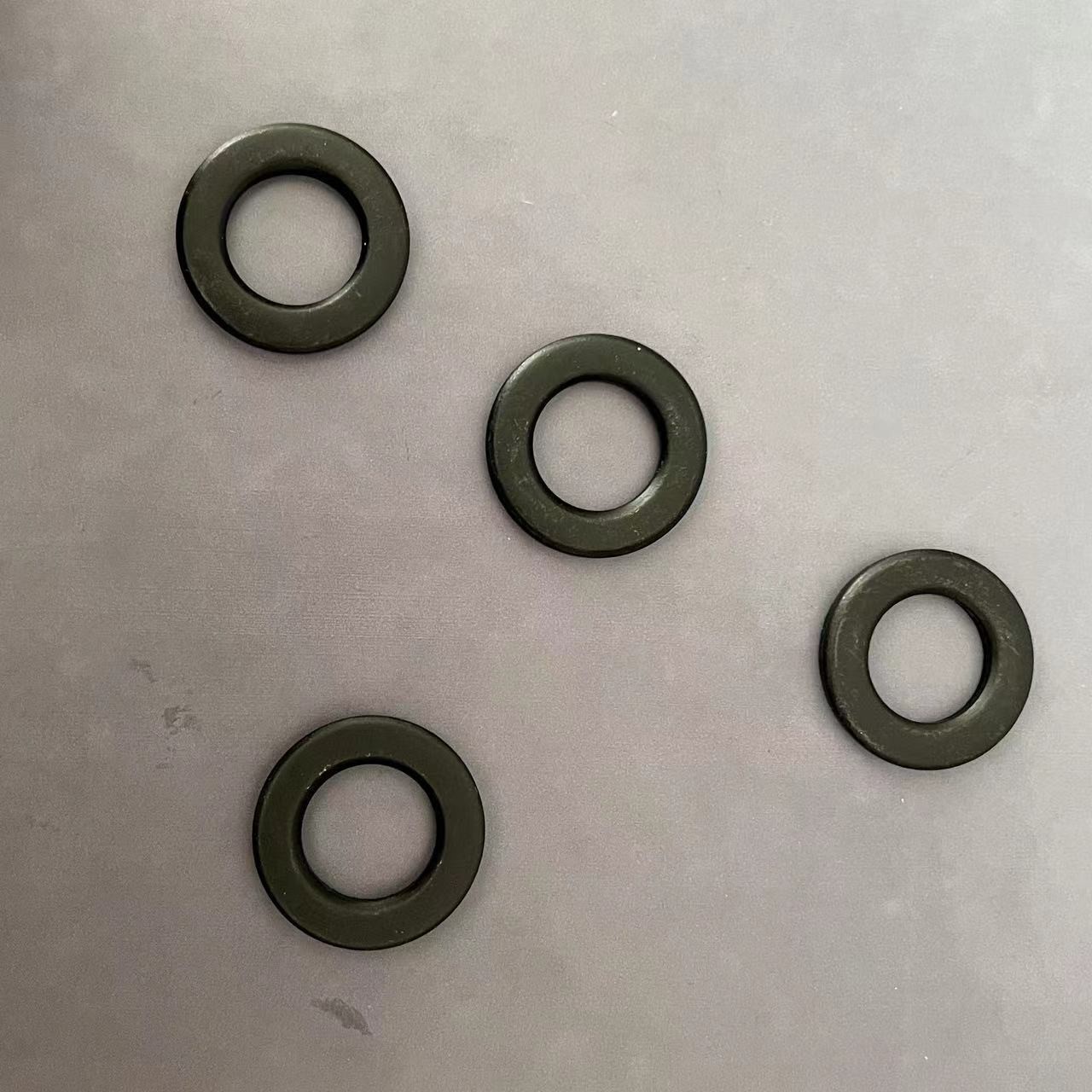

फ्लैट वाशर के लिए उत्पाद चित्र
