मानक:DIN9021
विवरण:
डीआईएन 9021 वाशर, जिन्हें सादा वाशर भी कहा जाता है, डीआईएन 9021 मानक द्वारा निर्दिष्ट हैं। उनका उपयोग बोल्ट या शिकंजा के साथ उपयोग किए जाने पर भार को वितरित करने और एक बड़ा असर सतह प्रदान करने के लिए किया जाता है।आकार सीमा आप का उल्लेख किया, M6 से M100, बोल्ट या पेंच के मीट्रिक व्यास को संदर्भित करता है जिसके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
जब DIN 9021 वाशर के लिए सतह खत्म करने की बात आती है, तो दो आम विकल्प जस्ता चढ़ाया और गर्म डुबकी जस्ती (एचडीजी) हैं। आइए इनमें से प्रत्येक खत्म का पता लगाएंः
1जस्ता लेपितः जस्ता लेपित वाशरों के लिए एक आम फिनिश है। इसमें इलेक्ट्रोप्लेटिंग प्रक्रिया के माध्यम से वाशर की सतह पर जस्ता की एक पतली परत लागू करना शामिल है।जिंक कोटिंग मध्यम जंग प्रतिरोध प्रदान करता है और रगड़ से वाशर की रक्षा करने में मदद करता हैयह आम तौर पर इनडोर या शुष्क वातावरण में उपयोग किया जाता है जहां नमी या संक्षारक तत्वों के संपर्क में सीमित है।जस्ता लेपित वाशर कठोर परिस्थितियों या लंबे समय तक नमी के संपर्क में आने पर जंग खा सकते हैं.
2गर्म-डुबकी जस्ती (एचडीजी): गर्म-डुबकी जस्ती एक प्रक्रिया है जिसमें वॉशर को पिघले हुए जिंक में डुबोया जाता है, जिससे एक मोटी, टिकाऊ कोटिंग बनती है।एचडीजी उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है और बाहरी या अत्यधिक संक्षारक वातावरण के लिए उपयुक्त है. जिंक कोटिंग की मोटी परत एक बाधा के रूप में कार्य करती है, जो रस्ट और संक्षारण से वॉशर की रक्षा करती है। एचडीजी वॉशर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां दीर्घकालिक संक्षारण सुरक्षा की आवश्यकता होती है,जैसे निर्माण, बुनियादी ढांचा और समुद्री वातावरण।
DIN 9021 वाशर के लिए जस्ता लेपित और गर्म डुबकी जस्ती खत्म के बीच विकल्प विशिष्ट आवेदन आवश्यकताओं पर निर्भर करता है,परिचालन वातावरण और संक्षारण सुरक्षा के वांछित स्तर जैसे कारकों को ध्यान में रखते हुएजस्ता लेपित वाशर आमतौर पर इनडोर या कम मांग वाले वातावरण के लिए उपयुक्त होते हैं, जबकि गर्म डुबकी वाले गैल्वेनाइज्ड वाशर को आउटडोर या अत्यधिक संक्षारक वातावरण के लिए पसंद किया जाता है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

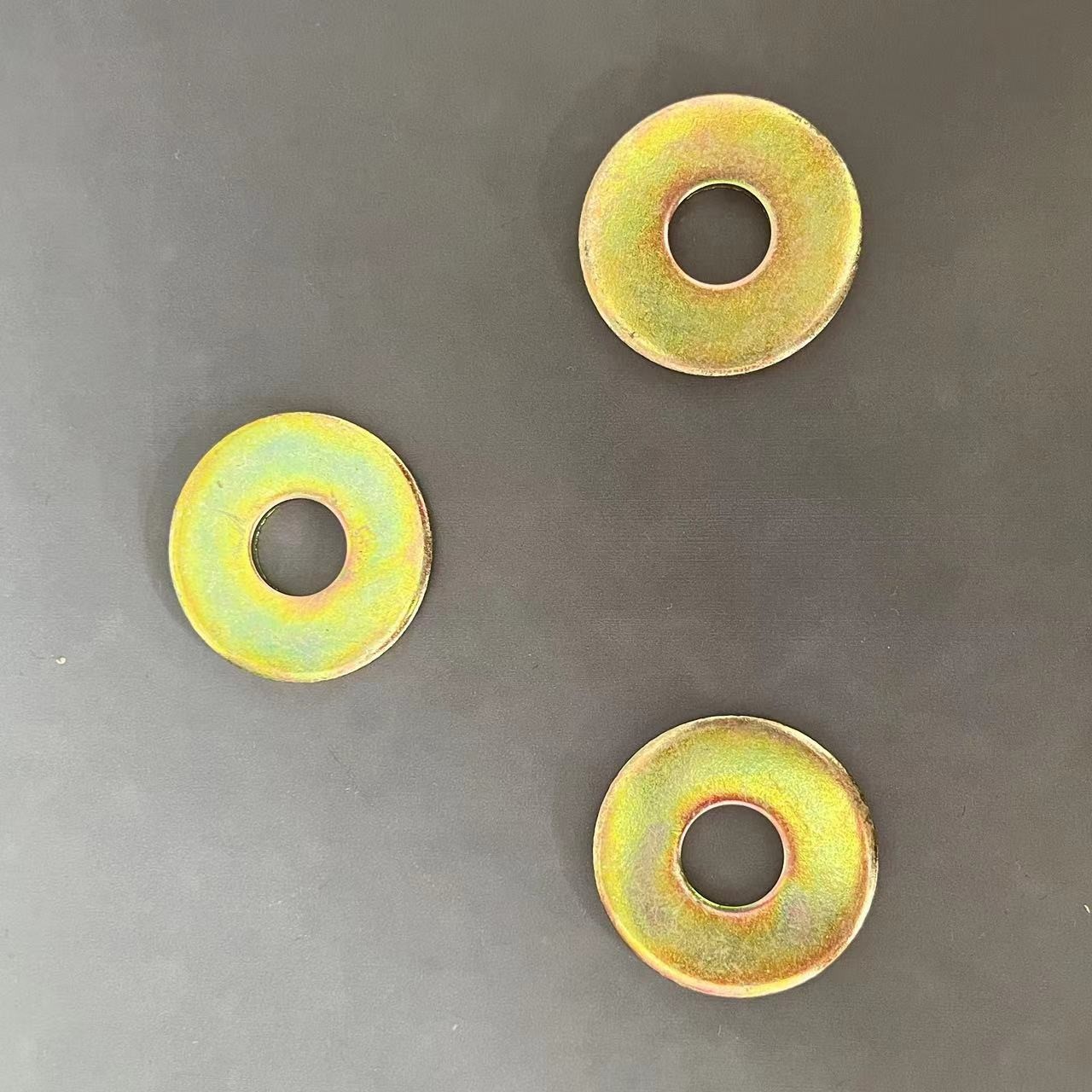

फ्लैट वाशर के लिए उत्पाद चित्र
