मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें साधारण वाशर भी कहा जाता है, को EN 14399-6 मानक द्वारा निर्दिष्ट किया गया है।इन वाशर का उपयोग उच्च शक्ति संरचनात्मक बोल्टिंग इकट्ठा करने के लिए एक बड़ा असर सतह प्रदान करने और बोल्ट या शिकंजा के साथ इस्तेमाल किया जब भार वितरित करने के लिए किया जाता हैआपके द्वारा उल्लिखित आकार सीमा, M12 से M36 तक, बोल्ट या स्क्रू के मीट्रिक व्यास को संदर्भित करती है जिसके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
जब EN 14399-6 वाशर के लिए सतह खत्म करने की बात आती है, तो दो आम विकल्प जस्ता चढ़ाया और गर्म डुबकी जस्ती (एचडीजी) हैं। आइए इनमें से प्रत्येक खत्म का पता लगाएंः
1जस्ता लेपितः जस्ता लेपित वाशरों के लिए एक आम फिनिश है। इसमें इलेक्ट्रोप्लेटिंग प्रक्रिया के माध्यम से वाशर की सतह पर जस्ता की एक पतली परत लागू करना शामिल है।जिंक कोटिंग मध्यम जंग प्रतिरोध प्रदान करता है और रगड़ से वाशर की रक्षा करने में मदद करता हैयह आम तौर पर इनडोर या शुष्क वातावरण में उपयोग किया जाता है जहां नमी या संक्षारक तत्वों के संपर्क में सीमित है।जस्ता लेपित वाशर कठोर परिस्थितियों या लंबे समय तक नमी के संपर्क में आने पर जंग खा सकते हैं.
2गर्म-डुबकी जस्ती (एचडीजी): गर्म-डुबकी जस्ती एक प्रक्रिया है जिसमें वॉशर को पिघले हुए जिंक में डुबोया जाता है, जिससे एक मोटी, टिकाऊ कोटिंग बनती है।एचडीजी उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है और बाहरी या अत्यधिक संक्षारक वातावरण के लिए उपयुक्त है. जिंक कोटिंग की मोटी परत एक बाधा के रूप में कार्य करती है, जो रस्ट और संक्षारण से वॉशर की रक्षा करती है। एचडीजी वॉशर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां दीर्घकालिक संक्षारण सुरक्षा की आवश्यकता होती है,जैसे निर्माण, बुनियादी ढांचा और समुद्री वातावरण।
EN 14399-6 वाशर के लिए जस्ता लेपित और गर्म डुबकी जस्ती खत्म के बीच की पसंद विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करती है,परिचालन वातावरण और संक्षारण सुरक्षा के वांछित स्तर जैसे कारकों को ध्यान में रखते हुएजस्ता लेपित वाशर आमतौर पर इनडोर या कम मांग वाले वातावरण के लिए उपयुक्त होते हैं, जबकि गर्म डुबकी वाले गैल्वेनाइज्ड वाशर को आउटडोर या अत्यधिक संक्षारक वातावरण के लिए पसंद किया जाता है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

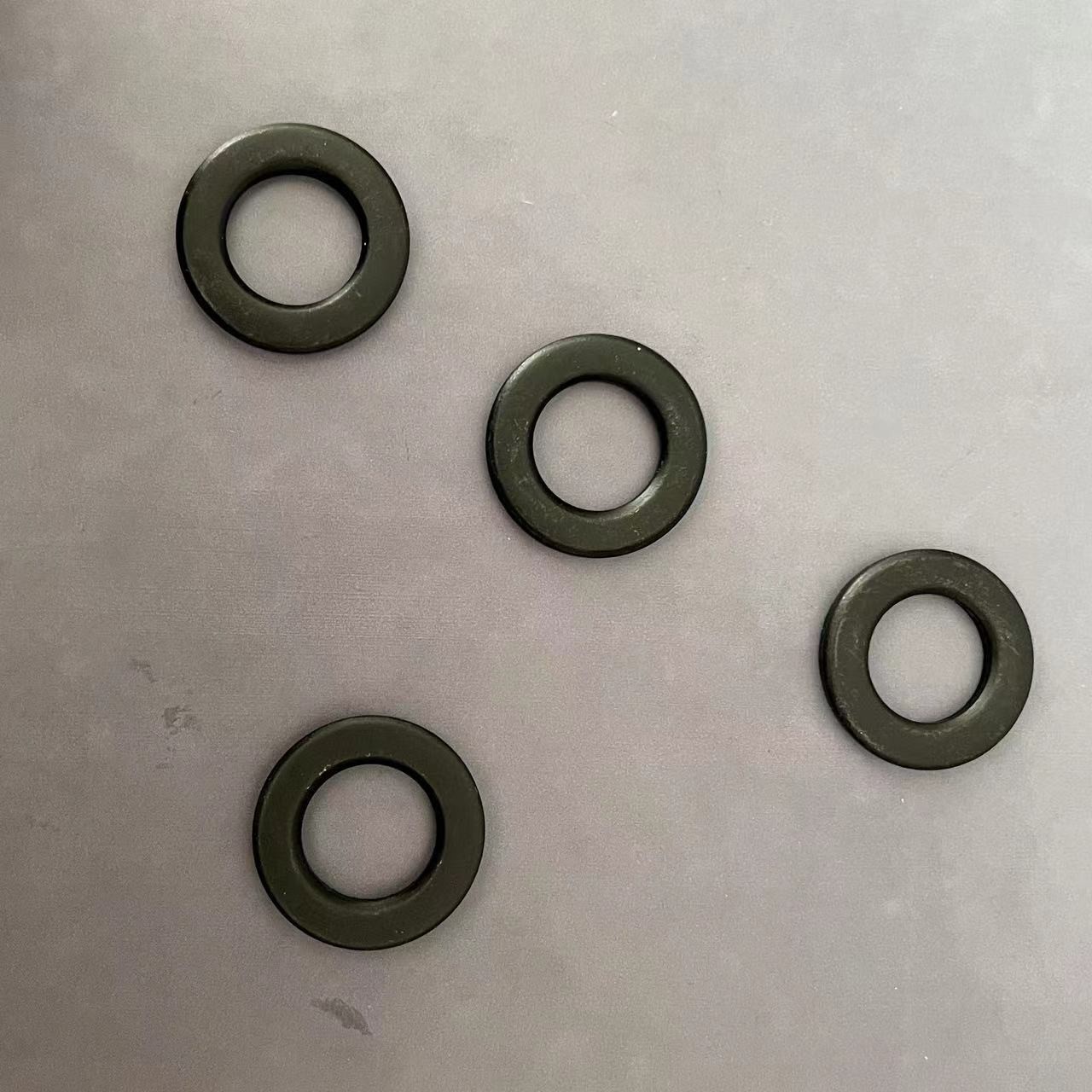

फ्लैट वाशर के लिए उत्पाद चित्र
