मानक:F436
विवरण:
F436 वाशर, जिन्हें साधारण वाशर भी कहा जाता है, को ASTM F436 मानक द्वारा निर्दिष्ट किया गया है।वे एक बड़ा असर सतह प्रदान करने और बोल्ट या शिकंजा के साथ इस्तेमाल किया जब भार वितरित करने के लिए संरचनात्मक अनुप्रयोगों में इस्तेमाल किया जाता हैआपके द्वारा उल्लिखित आकार सीमा, 1/4 "से 4", बोल्ट या पेंच के व्यास को संदर्भित करती है जिसके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
जब F436 वाशर के लिए सतह खत्म करने की बात आती है, तो दो आम विकल्प जस्ता चढ़ाया और गर्म डुबकी जस्ती (एचडीजी) हैं। आइए इनमें से प्रत्येक खत्म का पता लगाएंः
1.जिंक लेपितः जिंक लेपित करने में वाशर की सतह पर जस्ता की एक पतली परत लगाना शामिल है।यह कोटिंग मध्यम जंग प्रतिरोध प्रदान करती है और नमी और ऑक्सीकरण के खिलाफ एक सुरक्षात्मक बाधा के रूप में कार्य करती हैजस्ता-प्लेटेड वाशर आम तौर पर इनडोर या शुष्क वातावरण में उपयोग किए जाते हैं जहां कठोर तत्वों के संपर्क में सीमित होता है। वे चांदी या थोड़ा पीले रंग की उपस्थिति प्रदान करते हैं।
2गर्म-डुबकी जस्ती (एचडीजी): एचडीजी में पिघले हुए जिंक के स्नान में वॉशर्स को डुबोकर जस्ता कोटिंग की तुलना में मोटी और अधिक मजबूत कोटिंग बनाना शामिल है।गर्म-डुबकी गैल्वनाइजिंग उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता हैएचडीजी वाशर में एक विशिष्ट मंद ग्रे या मैट फिनिश होती है।
जस्ता लेपित और एचडीजी परिष्करण के बीच का विकल्प विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करता है, ऑपरेटिंग वातावरण और संक्षारण सुरक्षा के वांछित स्तर जैसे कारकों को ध्यान में रखते हुए।एचडीजी को आमतौर पर उन अनुप्रयोगों के लिए पसंद किया जाता है जहां संक्षारण प्रतिरोध में वृद्धि महत्वपूर्ण है, जैसे कि बाहरी संरचनात्मक परियोजनाओं में या नमी, रसायनों या नमक के संपर्क में रहने वाले वातावरण में। जिंक लेपित वाशर कम मांग वाले वातावरण के लिए उपयुक्त हो सकते हैं,जैसे कि इनडोर अनुप्रयोगों या संक्षारक तत्वों के लिए न्यूनतम जोखिम वाले.
| सामग्री | 45#/40CR |
| आकार | 1/4 "-4" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) |
बाहरी व्यास (मिनट) |
बाहरी व्यास (अधिकतम) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|---|
|
चौथाई" |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16" | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8" | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16" |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| 1/2" | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4" | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8" | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4" | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8" | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2" | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8" | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2-1/4" | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2 1/2 " | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4" | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3-1/2" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

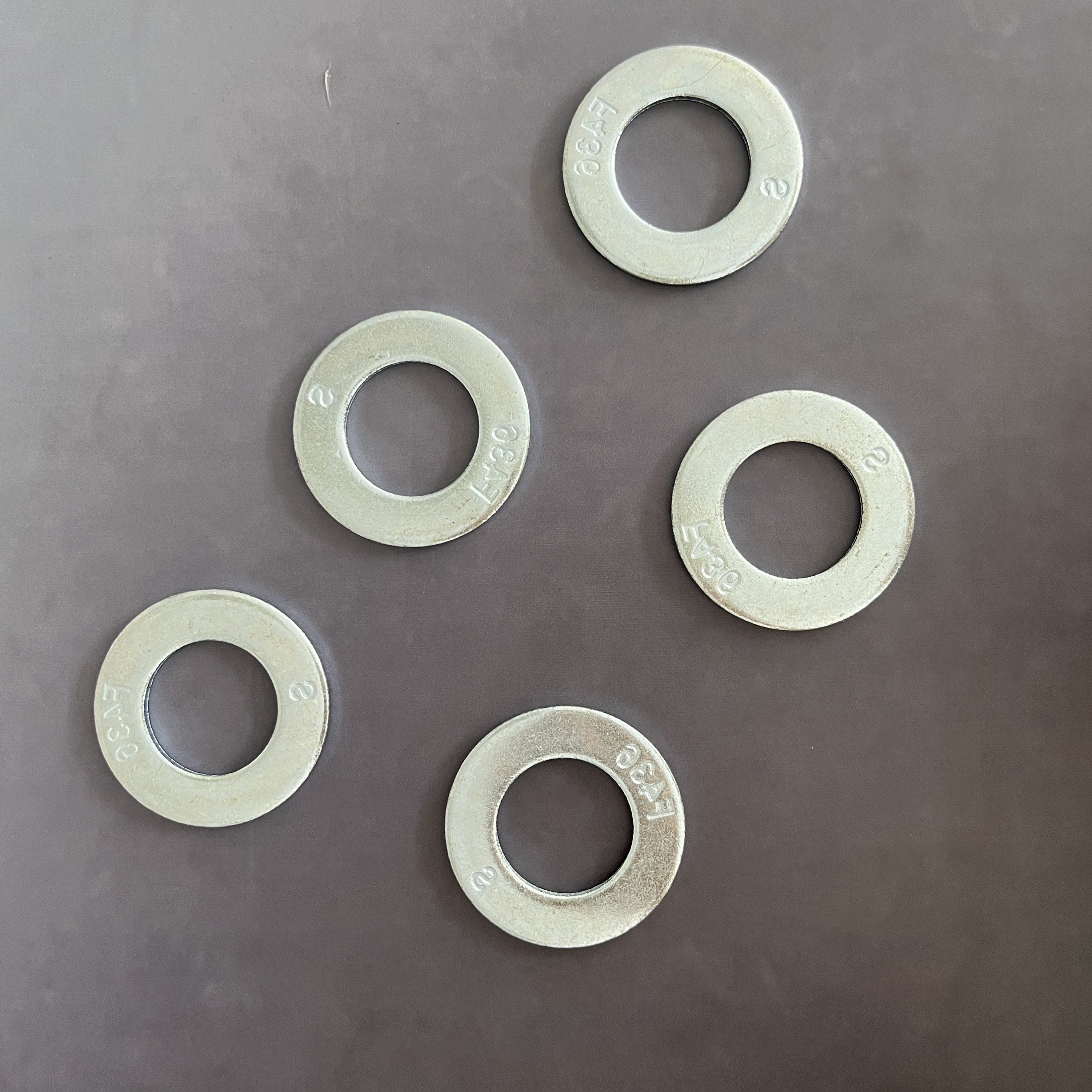

फ्लैट वाशर के लिए उत्पाद चित्र
