मानक:F436
विवरण:
F436 वाशर, जिन्हें साधारण वाशर भी कहा जाता है, को ASTM F436 मानक द्वारा निर्दिष्ट किया गया है।वे एक बड़ा असर सतह प्रदान करने और बोल्ट या शिकंजा के साथ इस्तेमाल किया जब भार वितरित करने के लिए संरचनात्मक अनुप्रयोगों में इस्तेमाल किया जाता हैआपके द्वारा उल्लिखित आकार सीमा, 1/4 "से 4", बोल्ट या पेंच के व्यास को संदर्भित करती है जिसके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
जब F436 वाशर के लिए सतह खत्म करने की बात आती है, तो दो आम विकल्प सादा और Dacromet हैं। आइए इनमें से प्रत्येक खत्म का पता लगाएंः
1.सादा खत्मः सादे वॉशर में कोई अतिरिक्त कोटिंग या खत्म नहीं होती है। वे आमतौर पर कार्बन स्टील से बने होते हैं और जंग प्रतिरोध प्रदान नहीं करते हैं।साधारण वाशर का उपयोग आमतौर पर इनडोर या शुष्क वातावरण में किया जाता है जहां नमी या संक्षारक तत्वों के संपर्क में सीमित होता हैहालांकि, वे समय के साथ जंग लग सकते हैं यदि वे नमी या कठोर परिस्थितियों के अधीन हैं।
2.डाक्रोमेट फिनिशः डाक्रोमेट एक प्रकार के कोटिंग के लिए एक ब्रांड नाम है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक अकार्बनिक कोटिंग है जो एक डुबकी-स्पिन प्रक्रिया के माध्यम से वॉशर की सतह पर लागू होती है।.डाक्रोमेट कोटिंग जंग, नमक छिड़काव और विभिन्न रसायनों से उच्च स्तर की सुरक्षा प्रदान करती है।वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां वॉशर कठोर वातावरण के संपर्क में होते हैं या जहां दीर्घकालिक संक्षारण सुरक्षा की आवश्यकता होती है.
सादा और डाक्रोमेट फिनिश के बीच विकल्प विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करता है, ऑपरेटिंग वातावरण और संक्षारण संरक्षण के वांछित स्तर जैसे कारकों को ध्यान में रखते हुए।डाक्रोमेट लेपित वाशर आमतौर पर बाहरी या अत्यधिक संक्षारक वातावरण के लिए पसंद किए जाते हैं जहां बेहतर सुरक्षा महत्वपूर्ण हैसाधारण वाशर कम मांग वाले इनडोर या सूखे अनुप्रयोगों के लिए उपयुक्त हो सकते हैं जहां संक्षारण प्रतिरोध महत्वपूर्ण चिंता का विषय नहीं है।
| सामग्री | 45#/40CR |
| आकार | 1/4 "-4" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) |
बाहरी व्यास (मिनट) |
बाहरी व्यास (अधिकतम) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|---|
|
चौथाई" |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16" | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8" | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16" |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| 1/2" | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4" | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8" | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4" | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8" | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2" | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8" | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2-1/4" | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2 1/2 " | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4" | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3-1/2" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

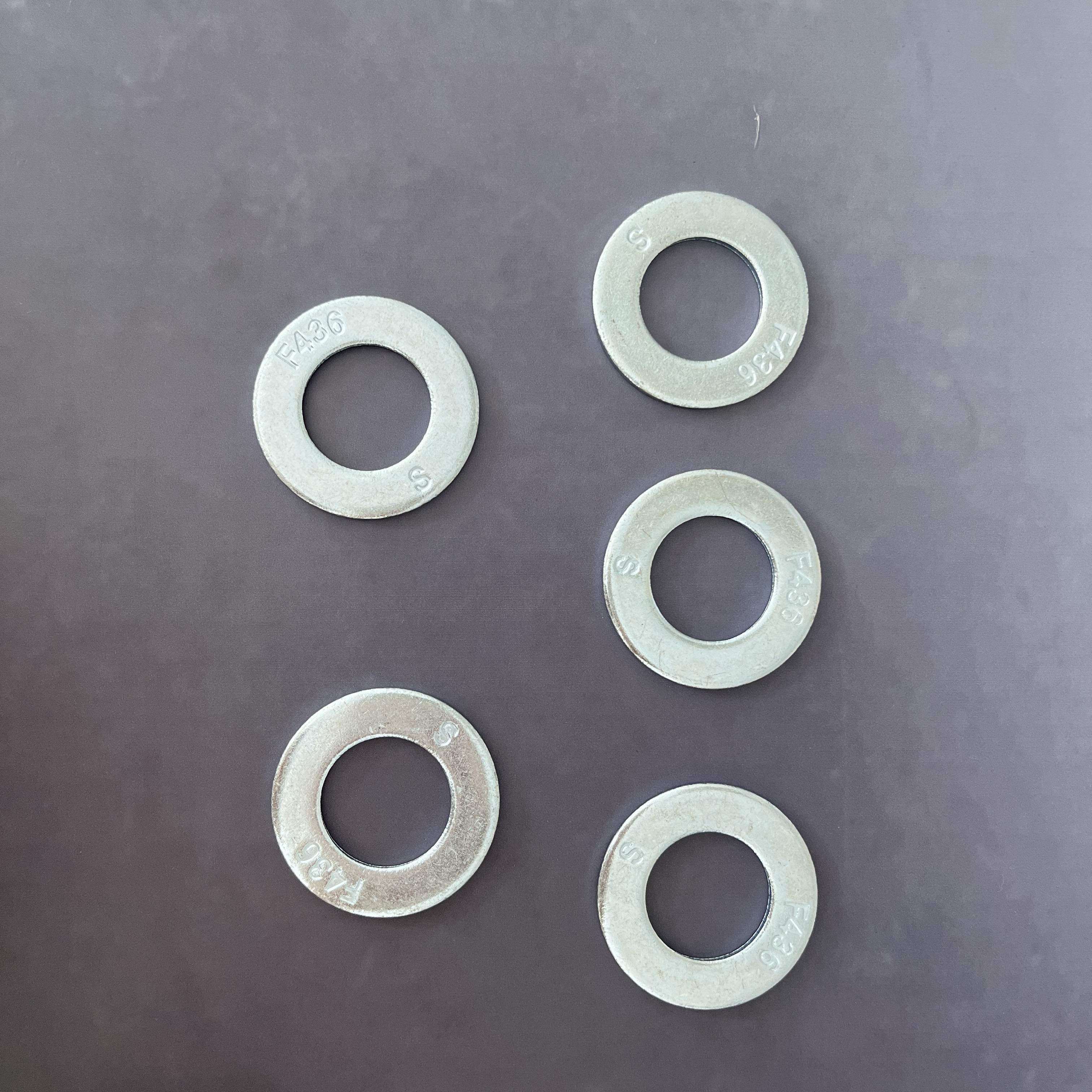

फ्लैट वाशर के लिए उत्पाद चित्र
