मानक:F436
विवरण:
गैर-मानक F436 वाशर कस्टम डिजाइन किए गए वाशर हैं जो ASTM F436 मानक में उल्लिखित विशिष्ट विनिर्देशों से विचलित होते हैं।ये वाशर विशिष्ट परियोजना आवश्यकताओं या अद्वितीय अनुप्रयोगों को पूरा करने के लिए अनुकूलित हैं जहां मानक वाशर एक इष्टतम समाधान प्रदान नहीं कर सकते हैं.
गैर-मानक F436 वाशर के लिए प्रयुक्त सामग्री परियोजना विनिर्देशों के आधार पर भिन्न हो सकती है। आम सामग्रियों में कार्बन स्टील, स्टेनलेस स्टील,या अन्य मिश्र धातु स्टील्स विशिष्ट शक्ति और संक्षारण प्रतिरोध आवश्यकताओं को पूरा करने के लिए.
| सामग्री | 45#/40CR |
| आकार | 1/4 "-4" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
अनुप्रयोग:
गैर-मानक F436 वॉशर का उपयोग कई प्रकार के अनुप्रयोगों में किया जाता है जहां ऑफ-द-शेल्फ वॉशर आदर्श फिट प्रदान नहीं कर सकते हैं।इन कस्टम वाशर आम तौर पर निर्माण जैसे उद्योगों में उपयोग किया जाता है, विनिर्माण, अवसंरचना परियोजनाएं और मशीनरी असेंबली।
इनका उपयोग उन अनुप्रयोगों में किया जाता है जहां मानक वाशर वांछित प्रदर्शन मानदंडों को पूरा नहीं कर सकते हैं या जहां अद्वितीय असेंबली आवश्यकताओं के लिए विशेष सुविधाओं की आवश्यकता होती है।
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) |
बाहरी व्यास (मिनट) |
बाहरी व्यास (अधिकतम) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|---|
|
चौथाई" |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16" | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8" | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16" |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| 1/2" | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4" | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8" | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4" | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8" | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2" | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8" | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2-1/4" | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2 1/2 " | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4" | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3-1/2" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

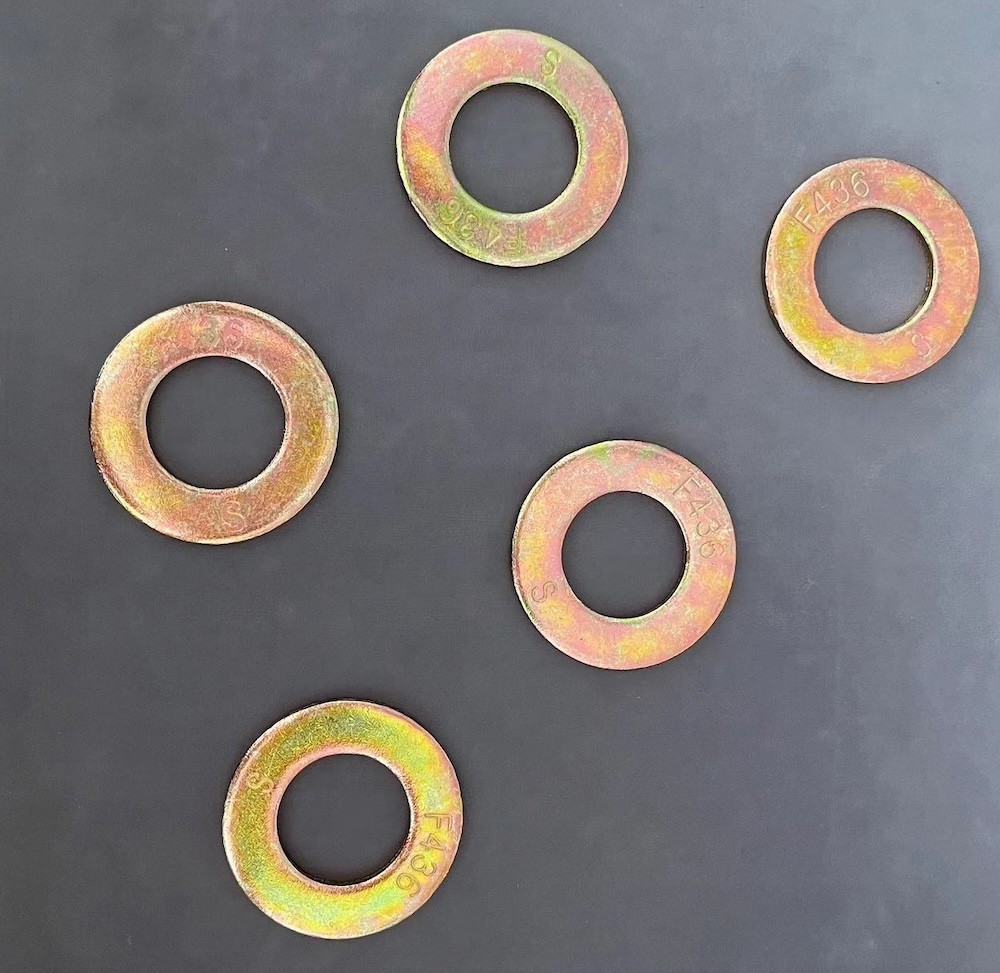

फ्लैट वाशर के लिए उत्पाद चित्र
