मानक:EN14399-6
विवरण:
EN14399-6 वाशर, एक प्रकार का फास्टनर है जो आमतौर पर विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किया जाता है। यह एक घुमावदार फास्टनर के भार को वितरित करने के लिए डिज़ाइन किया गया है, जैसे कि बोल्ट या पेंच,एक बड़े सतह के क्षेत्र के ऊपर के लिए सामग्री को नुकसान से बचने के लिए या अतिरिक्त समर्थन प्रदान करने.
EN14399-6 वाशर विशिष्ट आवश्यकताओं के अनुरूप विभिन्न सामग्रियों और खत्म में उपलब्ध है। यहाँ कुछ सामान्य विकल्प दिए गए हैंः
1सादाः सादा वाशर आमतौर पर कम कार्बन वाले स्टील या स्टेनलेस स्टील से बने होते हैं और उनकी बुनियादी, अनट्रेटेड सतह होती है।वे जंग के खिलाफ मानक सुरक्षा प्रदान करते हैं और सामान्य प्रयोजन अनुप्रयोगों के लिए उपयुक्त हैं.
2डाक्रोमेटः डाक्रोमेट एक कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। डाक्रोमेट-कोटेड वाशर का उपयोग अक्सर उच्च आर्द्रता वाले वातावरण में, खारे पानी के संपर्क में,या अन्य संक्षारक पदार्थ.
3ब्लैक ऑक्साइडः ब्लैक ऑक्साइड एक रूपांतरण कोटिंग है जो मध्यम संक्षारण प्रतिरोध प्रदान करता है और एक गहरे काले रंग की उपस्थिति प्रदान करता है।काले ऑक्साइड लेपित वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां सौंदर्यशास्त्र और हल्के संक्षारण संरक्षण की इच्छा होती है.
4जस्ता लेपितः जस्ता लेपित एक लोकप्रिय सतह उपचार है जो अच्छा संक्षारण प्रतिरोध प्रदान करता है।चांदी के रंग का खत्म और आम तौर पर विभिन्न अनुप्रयोगों में इस्तेमाल कर रहे हैं, जिसमें ऑटोमोबाइल, निर्माण और सामान्य मशीनरी शामिल है।
5एचडीजी (हॉट-डिप गैल्वेनाइज्ड): एचडीजी का अर्थ पिघले हुए जिंक में डुबोकर वाशर को जिंक की परत से कोटिंग करने की प्रक्रिया है। यह कोटिंग उत्कृष्ट संक्षारण सुरक्षा प्रदान करती है,एचडीजी वाशरों को बाहरी या समुद्री अनुप्रयोगों के लिए उपयुक्त बनाना जहां वे कठोर वातावरण के संपर्क में आ सकते हैं.
यह ध्यान रखना महत्वपूर्ण है कि "गैर-मानक" उनके अनुकूलन विकल्पों को संदर्भित करता है, जैसे आकार, मोटाई और सामग्री, जिन्हें विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है।
EN14399-6 वाशर या किसी भी फास्टनरों का चयन करते समय, इष्टतम सुनिश्चित करने के लिए विशिष्ट आवेदन, लोड आवश्यकताओं, और पर्यावरण कारकों पर विचार करना महत्वपूर्ण हैहमारे साथ परामर्श करने से आपकी आवश्यकताओं के लिए सही प्रकार की वाशिंग मशीन चुनने में मदद मिल सकती है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

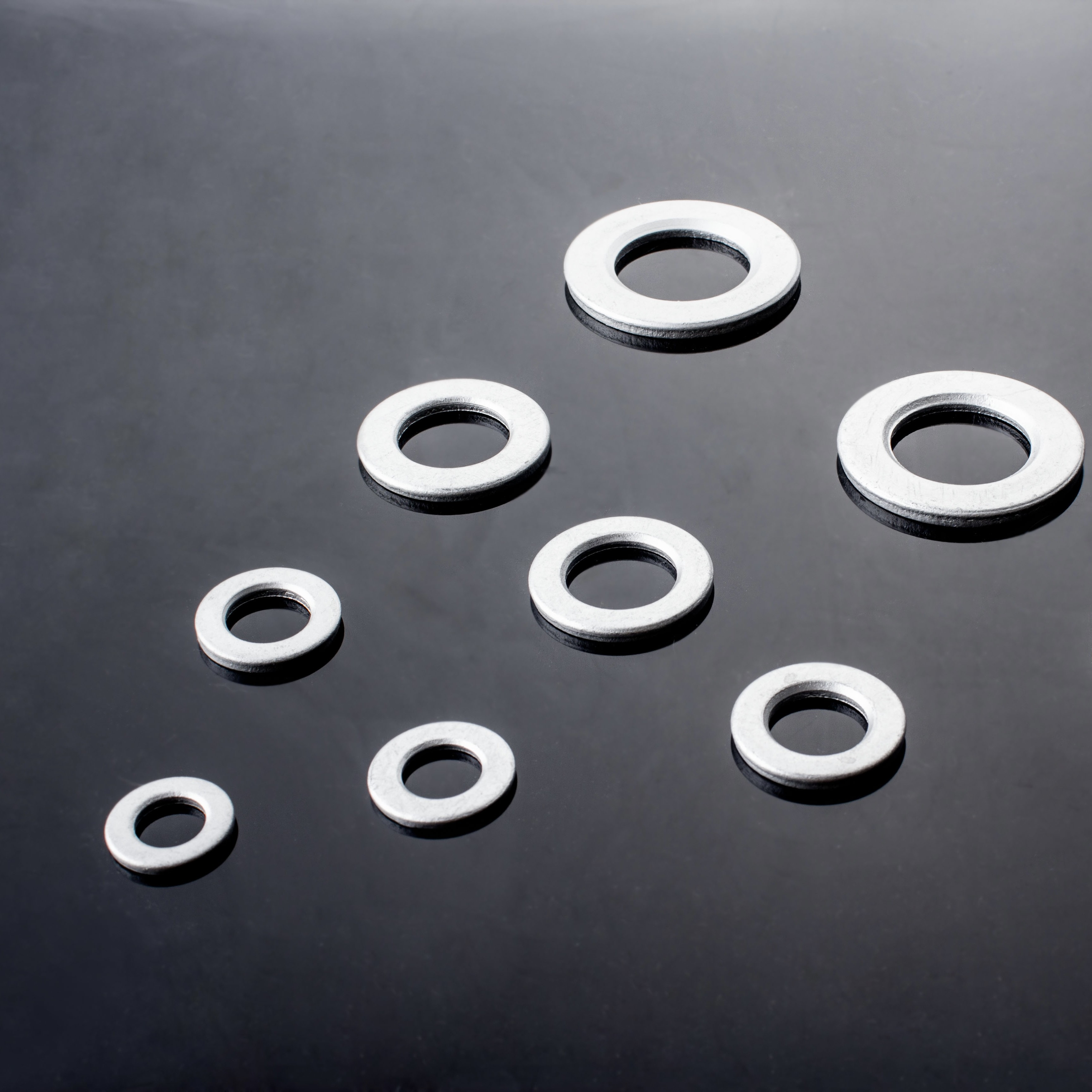

फ्लैट वाशर के लिए उत्पाद चित्र
