निर्माण के लिए DIN9021 भारी सादे Dacromet वॉशर M6-M100
डीआईएन 9021 फ्लैट स्टील वाशर का विवरणः
डीआईएन 9021 फ्लैट स्टील वॉशर मानक फ्लैट वॉशर हैं जो जर्मन इंस्टीट्यूट फॉर मानकीकरण (डीआईएन) द्वारा उल्लिखित विनिर्देशों का पालन करते हैं।इन washers एक बोल्ट या नट के सिर के नीचे एक समान असर सतह प्रदान करने के लिए डिज़ाइन किया गया है, लोड को एक व्यापक क्षेत्र पर वितरित करना और बांधने वाली सामग्री को नुकसान से रोकना।
डीआईएन 9021 वाशर का व्यापक रूप से निर्माण, ऑटोमोटिव और विभिन्न अन्य उद्योगों में उपयोग किया जाता है जहां सुरक्षित लगाव और भार वितरण आवश्यक है।सादे और डाक्रोमेट खत्म के बीच विकल्प विशिष्ट आवेदन आवश्यकताओं पर निर्भर करता है, जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर भी शामिल है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
अनुप्रयोग:
संरचनात्मक अभियांत्रिकी:
डीआईएन 9021 संरचनात्मक स्टील वाशर आमतौर पर संरचनात्मक इंजीनियरिंग अनुप्रयोगों में उपयोग किए जाते हैं जैसे कि स्टील फ्रेम निर्माण, पुल निर्माण,और अन्य परियोजनाएं जहां कनेक्शन की अखंडता और स्थिरता महत्वपूर्ण है.
भारी मशीनरीः
इनका उपयोग भारी मशीनरी की असेंबली और अन्य औद्योगिक अनुप्रयोगों में भी किया जाता है जहां विश्वसनीय भार वितरण आवश्यक है।
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |
भारी वाशर की विशेषताएंः
समान भार वितरण: डीआईएन 9021 वाशर का सपाट डिजाइन यह सुनिश्चित करता है कि फास्टनर से भार समान रूप से वितरित हो, स्थानीय तनाव और संभावित विफलता के जोखिम को कम करता है।
मानक अनुपालनः डीआईएन 9021 विनिर्देशों के अनुसार निर्मित, ये वाशर गुणवत्ता और प्रदर्शन के लिए आवश्यक मानकों को पूरा करते हैं।

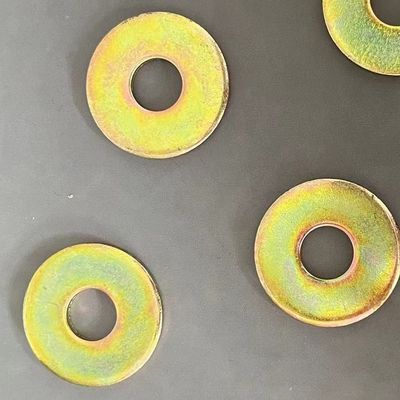

फ्लैट वाशर के लिए उत्पाद चित्र
