मानक:EN14399-6
विवरण:
EN 14399-6 वाशर, जिन्हें भारी वाशर भी कहा जाता है, उच्च शक्ति वाले संरचनात्मक बोल्टिंग असेंबली में उपयोग के लिए डिज़ाइन किए गए हैं। ये वाशर EN 14399-6 मानक के अनुरूप हैं,जो उनके आयामों को निर्दिष्ट करता हैआपके द्वारा उल्लिखित पैरामीटर, M12-M36 इंगित करता है कि ये वाशर M12 से M36 तक के मीट्रिक आकारों में उपलब्ध हैं।
जब "ब्लैक ऑक्साइड" फिनिश के साथ निर्दिष्ट किया जाता है, तो EN 14399-6 वॉशर को एक सतह उपचार प्रक्रिया से गुजरना पड़ता है जिसे ब्लैक ऑक्साइड कोटिंग के रूप में जाना जाता है। ब्लैक ऑक्साइड कोटिंग, जिसे ब्लैकनिंग भी कहा जाता है,एक रूपांतरण कोटिंग है जो वाशर की सतह पर काले ऑक्साइड की एक पतली परत बनाता है.
काला ऑक्साइड कोटिंग कई उद्देश्यों को पूरा करती है। सबसे पहले, यह जंग प्रतिरोध का एक स्तर प्रदान करती है,हालांकि इसकी सुरक्षा का स्तर अन्य कोटिंग्स जैसे हॉट-डिप गैल्वनाइजिंग या Dacromet जितना उच्च नहीं हो सकता हैदूसरा, काला ऑक्साइड फिनिशिंग वॉशर के सौंदर्यशास्त्र को बढ़ाता है, जिससे उन्हें एक चिकना काला रूप मिलता है।काले ऑक्साइड परत धोने की मशीनों के पहनने के प्रतिरोध और स्नेहकता में सुधार कर सकते हैंसुचारू रूप से इकट्ठा करने और संचालित करने की सुविधा प्रदान करता है।
EN 14399-6 काले ऑक्साइड फिनिश के साथ वाशर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संरचनात्मक शक्ति और दृश्य अपील दोनों महत्वपूर्ण हैं। वे विभिन्न उद्योगों में उपयोग के लिए उपयुक्त हैं,निर्माण सहित, इंजीनियरिंग और मशीनरी।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

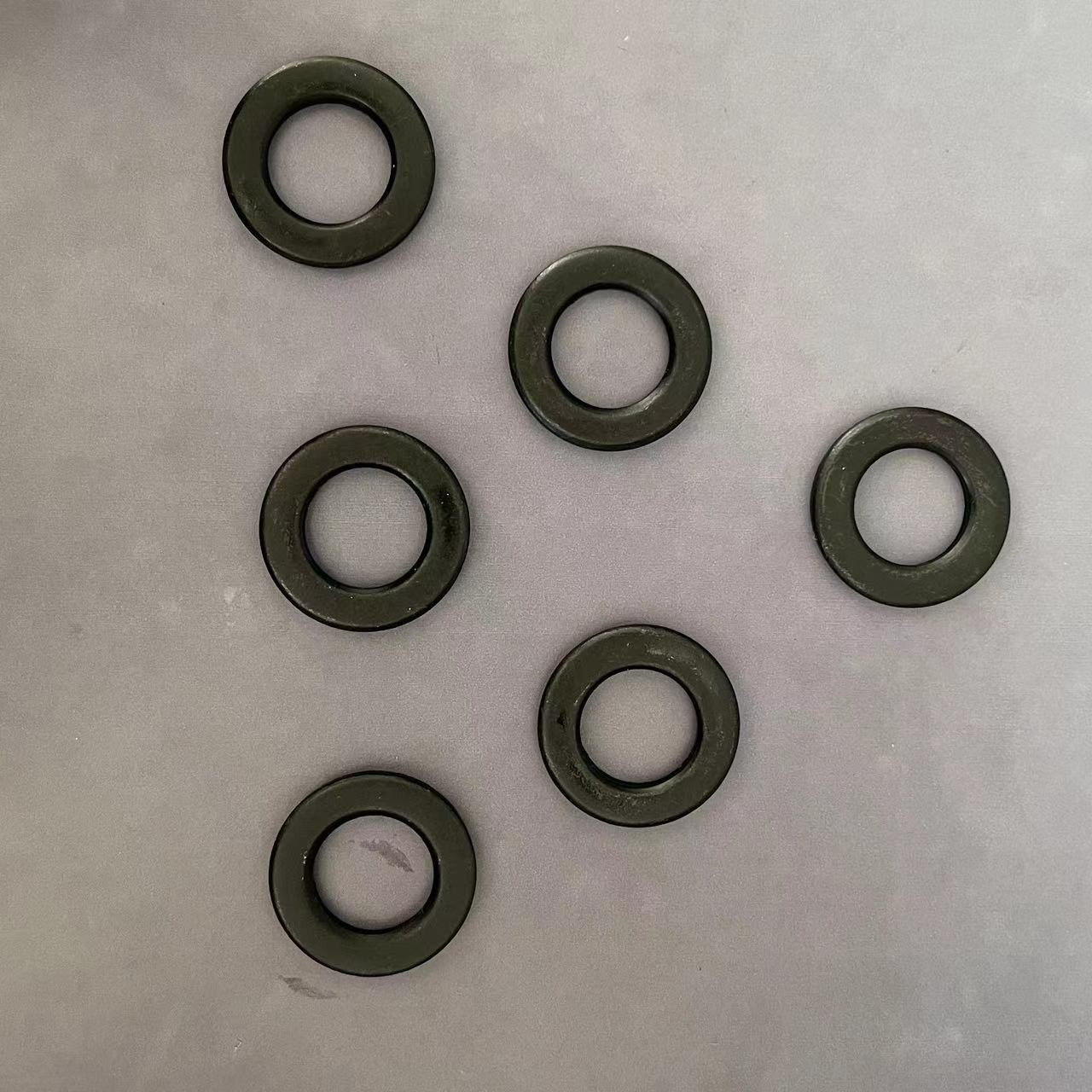

फ्लैट वाशर के लिए उत्पाद चित्र
