मानक:DIN6916
विवरण:
डीआईएन 6916 वाशर, जिन्हें चम्फर्ड वाशर भी कहा जाता है, को जर्मन मानक डीआईएन 6916 द्वारा निर्दिष्ट किया गया है।ये वाशर उच्च शक्ति वाले संरचनात्मक बोल्ट के साथ उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर निर्माण और इंजीनियरिंग अनुप्रयोगों में उपयोग किए जाते हैंआपके द्वारा उल्लिखित आकार सीमा, M12 से M36 तक, बोल्टों के मीट्रिक धागे के आकार को संदर्भित करती है जिनके साथ वे काम करने के लिए डिज़ाइन किए गए हैं।
जब "हॉट डिप गैल्वनाइज्ड" (एचडीजी) फिनिश के साथ निर्दिष्ट किया जाता है, तो डीआईएन 6916 वॉशर को गर्म-डुबकी गैल्वनाइजिंग नामक प्रक्रिया से गुजरना पड़ता है।हॉट-डिप गैल्वनाइजिंग जंग सुरक्षा प्रदान करने के लिए जस्ता की एक परत के साथ स्टील कोटिंग की एक विधि हैवाशर को पिघले हुए जिंक के स्नान में डुबोया जाता है, जिससे जिंक वाशर की सतह से बंध जाता है, जिससे एक मोटी और टिकाऊ कोटिंग बनती है।
एचडीजी लेपित डीआईएन 6916 वाशर उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, जिससे वे बाहरी या अत्यधिक संक्षारक वातावरण के लिए उपयुक्त होते हैं। जिंक की मोटी परत एक बाधा के रूप में कार्य करती है,वाशर को जंग और जंग से बचानागर्म-डुबकी गैल्वनाइजिंग एक लंबे समय तक चलने वाली और मजबूत खत्म प्रदान करती है, जिससे यह उन अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बन जाता है जहां संक्षारण प्रतिरोध महत्वपूर्ण है, जैसे निर्माण, बुनियादी ढांचे,और समुद्री परियोजनाएं.
डीआईएन 6916 एचडीजी फिनिश वाले वॉशर का चयन करते समय यह सुनिश्चित करना महत्वपूर्ण है कि वे आपके आवेदन के लिए आवश्यक विनिर्देशों और मानकों के अनुरूप हों।प्रासंगिक उद्योग मानकों से परामर्श करें, जैसे कि आईएसओ, एन, या राष्ट्रीय मानक, आपको आवश्यक वॉशर के लिए विशिष्ट आवश्यकताओं को निर्धारित करने के लिए।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

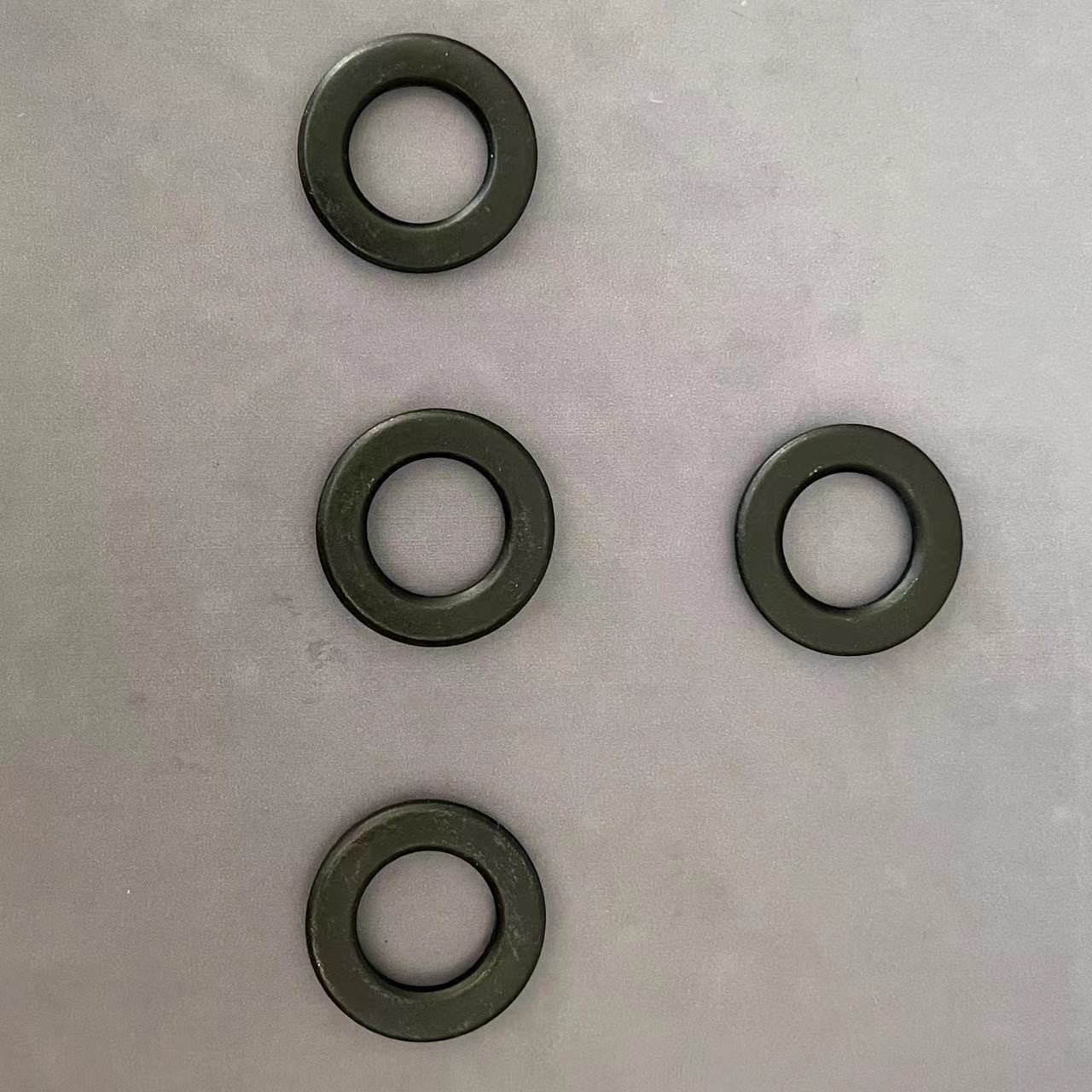

फ्लैट वाशर के लिए उत्पाद चित्र
