मानक:DIN9021
विवरण:
डीआईएन 9021 वाशर, जिन्हें सादा वाशर या फ्लैट वाशर भी कहा जाता है, जर्मन मानक डीआईएन 9021 द्वारा निर्दिष्ट हैं।इन washers एक केंद्रीय छेद के साथ एक फ्लैट गोल आकार है और एक बांधनेवाला पदार्थ का भार वितरित करने के लिए प्रयोग किया जाता हैवे सतह को क्षतिग्रस्त होने से रोकने और कनेक्शन की स्थिरता और भार सहन क्षमता में सुधार करने में मदद करते हैं।
जब "हॉट डिप गैल्वेनाइज्ड" (एचडीजी) फिनिश के साथ निर्दिष्ट किया जाता है, तो डीआईएन 9021 वॉशर को हॉट डिप गैल्वेनाइजिंग नामक प्रक्रिया से गुजरना पड़ता है।हॉट-डिप गैल्वनाइजिंग जंग सुरक्षा प्रदान करने के लिए जस्ता की एक परत के साथ स्टील कोटिंग की एक विधि हैवाशर को पिघले हुए जिंक के स्नान में डुबोया जाता है, जिससे जिंक वाशर की सतह से बंध जाता है, जिससे एक मोटी और टिकाऊ कोटिंग बनती है।
एचडीजी-लेपित डीआईएन 9021 वॉशर उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, जिससे वे बाहरी या अत्यधिक संक्षारक वातावरण के लिए उपयुक्त होते हैं। जिंक की मोटी परत एक बाधा के रूप में कार्य करती है,वाशर को जंग और जंग से बचानागर्म-डुबकी गैल्वनाइजिंग एक लंबे समय तक चलने वाली और मजबूत खत्म प्रदान करती है, जिससे यह उन अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बन जाता है जहां संक्षारण प्रतिरोध महत्वपूर्ण है, जैसे निर्माण, बुनियादी ढांचे,और समुद्री परियोजनाएं.
निर्दिष्ट आकार सीमा, M6 से M30 तक, बोल्ट या शिकंजा के मीट्रिक धागे के आकार को संदर्भित करती है, जिनके साथ वॉशर काम करने के लिए डिज़ाइन किए गए हैं।
एचडीजी फिनिश के साथ डीआईएन 9021 वॉशर चुनते समय यह सुनिश्चित करना महत्वपूर्ण है कि वे आपके आवेदन के लिए आवश्यक विनिर्देशों और मानकों के अनुरूप हों।प्रासंगिक उद्योग मानकों से परामर्श करें, जैसे कि आईएसओ, एन, या राष्ट्रीय मानक, आपको आवश्यक वॉशर के लिए विशिष्ट आवश्यकताओं को निर्धारित करने के लिए।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

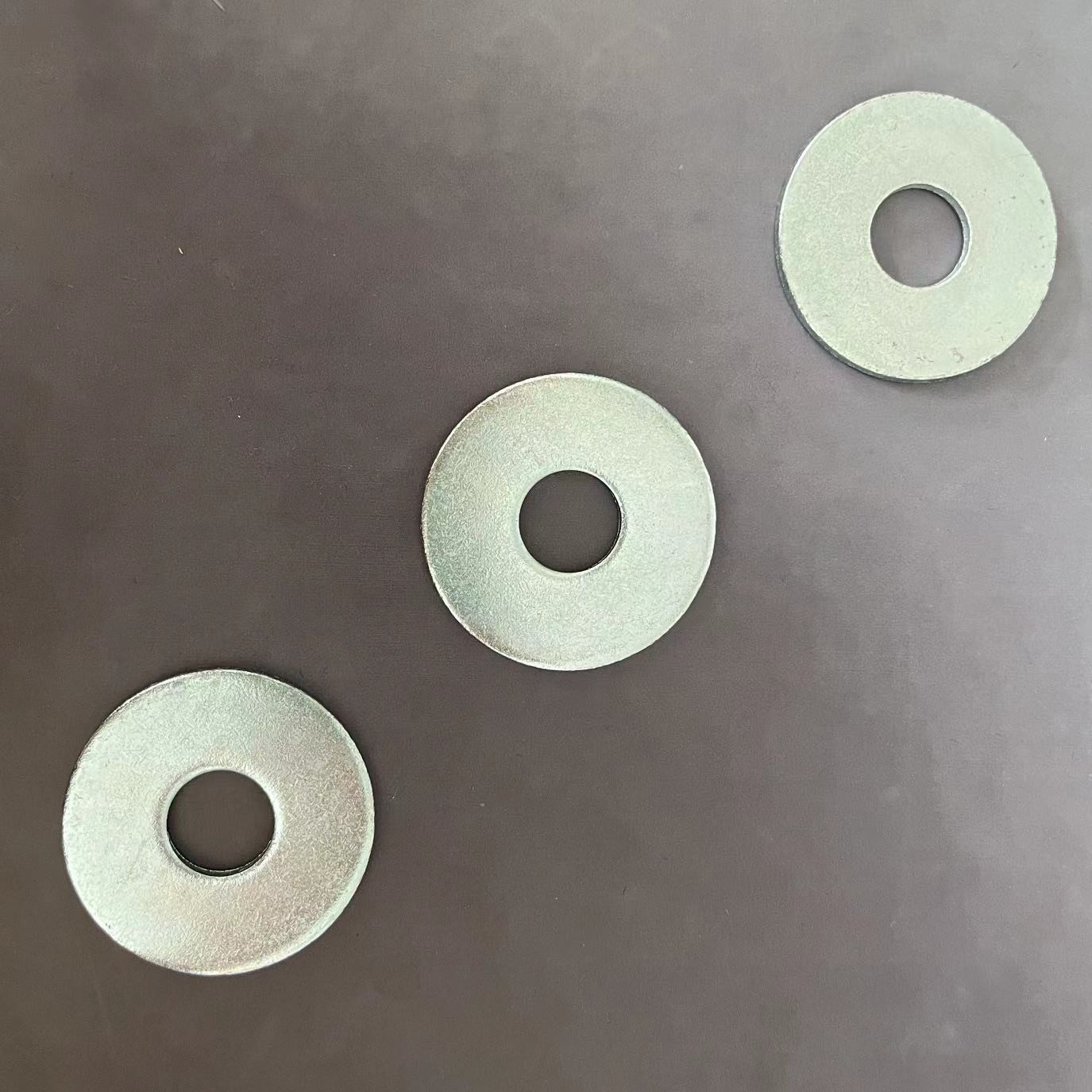

फ्लैट वाशर के लिए उत्पाद चित्र
