मानक:DIN9021
विवरण:
DIN 9021 वाशर, जिन्हें भारी वाशर भी कहा जाता है, को एक बड़ी असर सतह प्रदान करने और बोल्ट या शिकंजा के साथ उपयोग किए जाने पर भार को वितरित करने के लिए डिज़ाइन किया गया है। आपके द्वारा उल्लिखित मापदंड, M6-M100,यह दर्शाता है कि ये वाशर विभिन्न आकारों में उपलब्ध हैं।, M6 से M100 तक।
डीआईएन 9021 वाशर के लिए सतह खत्म विकल्पों के संबंध में, आपके पास दो विकल्प हैंः जिंक लेपित या गर्म डुबकी जस्ती (एचडीजी) ।
1जस्ता लेपितः जस्ता लेपित एक ऐसी प्रक्रिया को संदर्भित करता है जिसमें जंग प्रतिरोध प्रदान करने के लिए वाशर की सतह पर जस्ता की एक परत लगाई जाती है।यह कोटिंग आमतौर पर इलेक्ट्रोप्लेटिंग नामक प्रक्रिया के माध्यम से लागू की जाती हैजस्ता लेपित वाशर मध्यम संक्षारण प्रतिरोध प्रदान करते हैं और इनडोर या शुष्क वातावरण में उपयोग के लिए उपयुक्त हैं जहां नमी या संक्षारक तत्वों के संपर्क में सीमित है।
2गर्म-डुबकी जस्ती (एचडीजी): एचडीजी जस्ता कोटिंग की तुलना में अधिक मजबूत और टिकाऊ कोटिंग है। गर्म-डुबकी जस्ती प्रक्रिया में, वॉशर को पिघले हुए जस्ता के स्नान में डुबोया जाता है,जो सतह पर जिंक कोटिंग की एक मोटी परत बनाता हैएचडीजी वाशर उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं और आमतौर पर बाहरी और कठोर वातावरण में उपयोग किए जाते हैं जहां नमी, रसायनों और संक्षारक तत्वों के संपर्क में आने की उम्मीद होती है।
संक्षेप में, DIN 9021 भारी वाशर एम 6 से एम 100 तक के मीट्रिक आकारों की एक विस्तृत श्रृंखला में उपलब्ध हैं। वे या तो जिंक लेपित खत्म के साथ प्राप्त किए जा सकते हैं, जो मध्यम संक्षारण प्रतिरोध प्रदान करता है,या एक गर्म डुबकी जस्ती (HDG) कोटिंग, जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। परिष्करण की पसंद विशिष्ट अनुप्रयोग और आवश्यक संक्षारण सुरक्षा के स्तर पर निर्भर करती है।
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

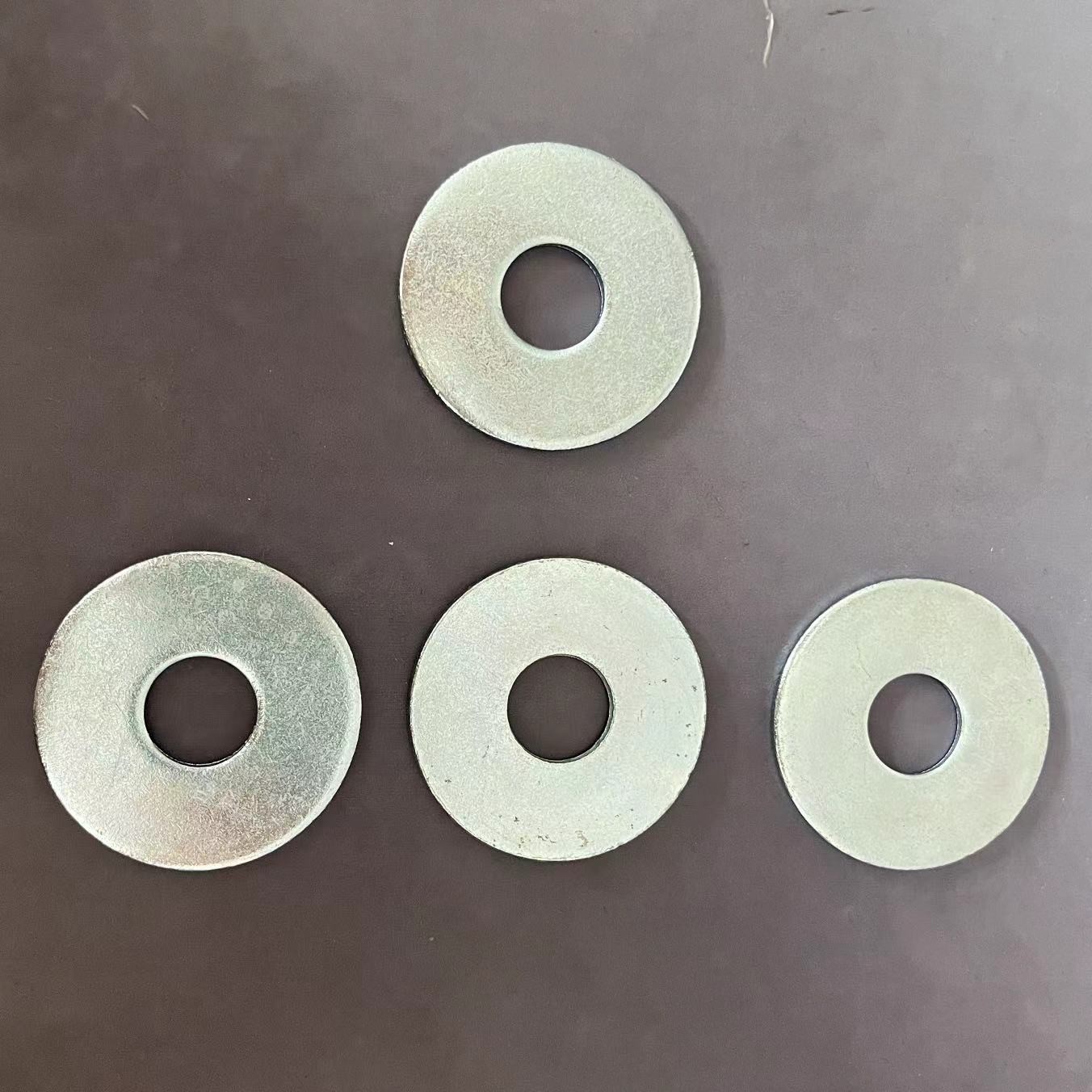

फ्लैट वाशर के लिए उत्पाद चित्र
