मानक:DIN9021
विवरण:
डीआईएन 9021 वाशर, जिन्हें भारी वाशर भी कहा जाता है, को बोल्ट या शिकंजा के साथ संयोजन में उपयोग किए जाने पर एक बड़ी असर सतह प्रदान करने और भार को वितरित करने के लिए डिज़ाइन किया गया है।ये वाशर DIN 9021 मानक के अनुरूप हैं, जो उनके आयामों और सहिष्णुताओं को निर्दिष्ट करता है। वे एम 6 से एम 100 तक के मीट्रिक आकारों की एक विस्तृत श्रृंखला में उपलब्ध हैं, विभिन्न बोल्ट आकारों को समायोजित करते हैं।
DIN 9021 वाशर दो सतह खत्म विकल्पों के साथ आते हैंः सादा और Dacromet।
1.सादा खत्मः सादे वॉशर में कोई अतिरिक्त कोटिंग या खत्म नहीं होती है। वे आमतौर पर कार्बन स्टील से बने होते हैं और जंग प्रतिरोध प्रदान नहीं करते हैं।ये वाशर इनडोर या शुष्क वातावरण में उपयोग के लिए उपयुक्त हैं जहां संक्षारण चिंता का विषय नहीं हैहालांकि, यदि वे नमी या संक्षारक तत्वों के संपर्क में आते हैं तो वे समय के साथ जंग लग सकते हैं।
2.डाक्रोमेट फिनिश: डाक्रोमेट एक प्रकार के कोटिंग के लिए एक ब्रांड नाम है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।यह एक अकार्बनिक कोटिंग है जो एक डुप-स्पिन प्रक्रिया के माध्यम से वॉशर की सतह पर लगाई जाती हैडाक्रोमेट कोटिंग्स जंग, नमक छिड़काव और विभिन्न रसायनों से उच्च स्तर की सुरक्षा प्रदान करती हैं।वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां वॉशर कठोर वातावरण के संपर्क में होते हैं या जहां दीर्घकालिक संक्षारण सुरक्षा की आवश्यकता होती है.
डीआईएन 9021 वाशर का व्यापक रूप से निर्माण, ऑटोमोटिव और विभिन्न अन्य उद्योगों में उपयोग किया जाता है जहां सुरक्षित लगाव और भार वितरण आवश्यक है।सादा और डाक्रोमेट खत्म के बीच विकल्प विशिष्ट आवेदन आवश्यकताओं पर निर्भर करता है, जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर भी शामिल है।
कृपया ध्यान दें कि किसी विशेष अनुप्रयोग के लिए वाशर का चयन करते समय, विशिष्ट पर्यावरणीय परिस्थितियों, संलग्न सामग्री,और किसी भी प्रासंगिक उद्योग मानक या विनियम.
| सामग्री | 45#/40CR |
| आकार | M6-M100 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आन्तरिक व्यास ((मिनट) |
आन्तरिक व्यास (max) |
बाहर व्यास (max) |
बाहर व्यास ((मिनट) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

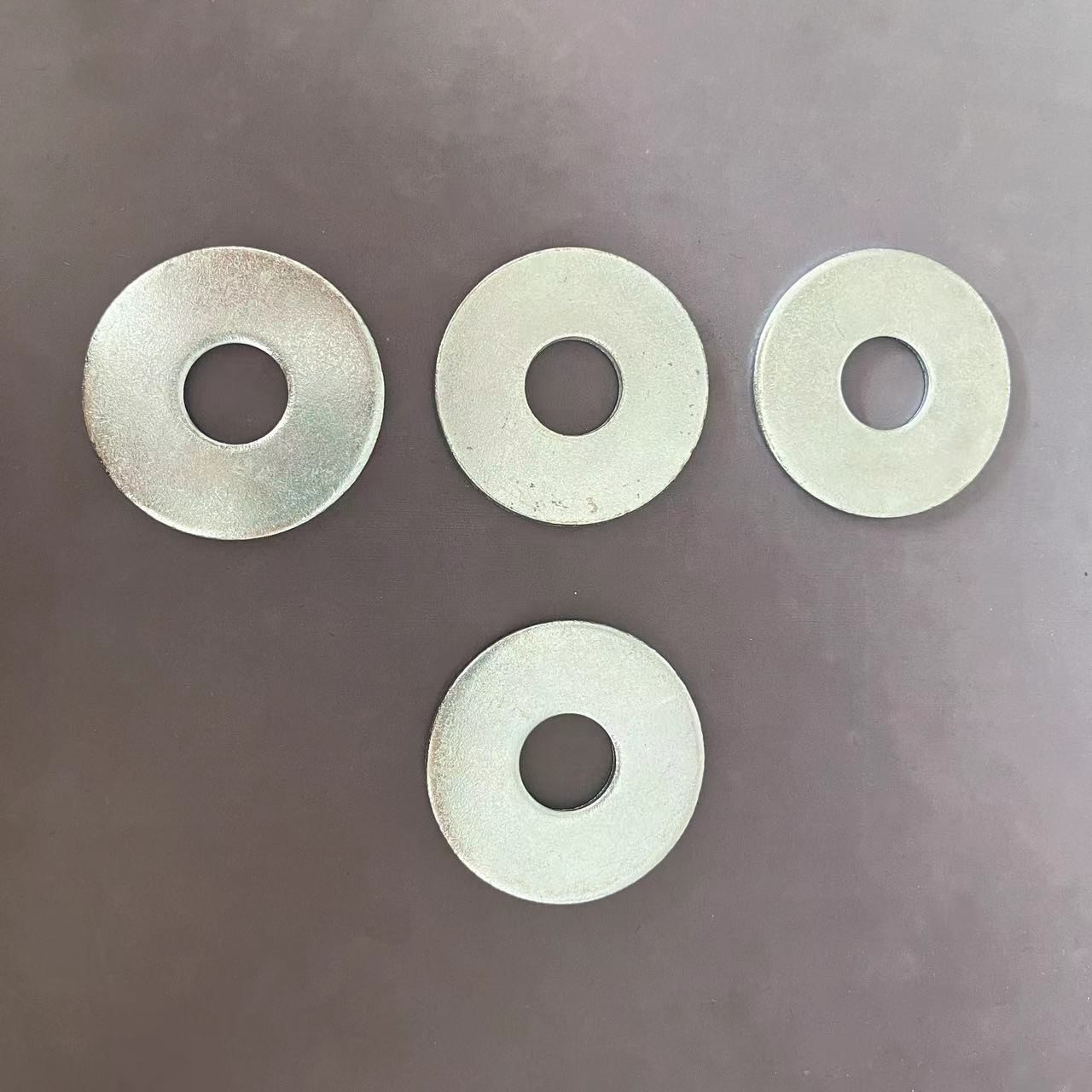

फ्लैट वाशर के लिए उत्पाद चित्र
