मानक:DIN6916
विवरण:
DIN 6916 वाशर, जिन्हें भारी वाशर भी कहा जाता है, उच्च शक्ति संरचनात्मक बोल्ट के साथ उपयोग किए जाने पर अधिक असर सतह और भार वितरण प्रदान करने के लिए डिज़ाइन किए गए हैं।M12-M36, यह दर्शाता है कि ये वाशर एम 12 से एम 36 तक के मीट्रिक आकारों में उपलब्ध हैं।
यदि "ब्लैक ऑक्साइड" फिनिश के साथ निर्दिष्ट किया गया है, तो इसका मतलब है कि वॉशर को ब्लैक ऑक्साइड कोटिंग नामक सतह उपचार प्रक्रिया से गुजरना पड़ा है।इस प्रक्रिया में उच्च तापमान पर क्षारीय घोल में वाशर को डुबोया जाता है, जो सतह पर काले ऑक्साइड की एक पतली परत बनाता है।
काला ऑक्साइड कोटिंग कई उद्देश्यों को पूरा करती है। यह जंग प्रतिरोध का एक स्तर प्रदान करती है,हालांकि यह अन्य कोटिंग्स जैसे हॉट-डिप गैल्वनाइजिंग या Dacromet के समान सुरक्षा का स्तर प्रदान नहीं कर सकता हैकाला ऑक्साइड फिनिश भी वॉशर की सौंदर्य उपस्थिति को बढ़ाता है और पहनने के प्रतिरोध का एक निश्चित स्तर प्रदान करता है।
DIN 6916 काले ऑक्साइड खत्म के साथ वाशर आम तौर पर विभिन्न अनुप्रयोगों में उपयोग किए जाते हैं जहां बढ़ी हुई भार सहन क्षमता, कुछ हद तक संक्षारण प्रतिरोधऔर आकर्षक काले रंग के हों।हालांकि, यदि उच्च स्तर के संक्षारण प्रतिरोध की आवश्यकता होती है, तो वैकल्पिक कोटिंग या फिनिशिंग पर विचार करना आवश्यक हो सकता है जो संक्षारण के खिलाफ अधिक मजबूत सुरक्षा प्रदान करते हैं।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

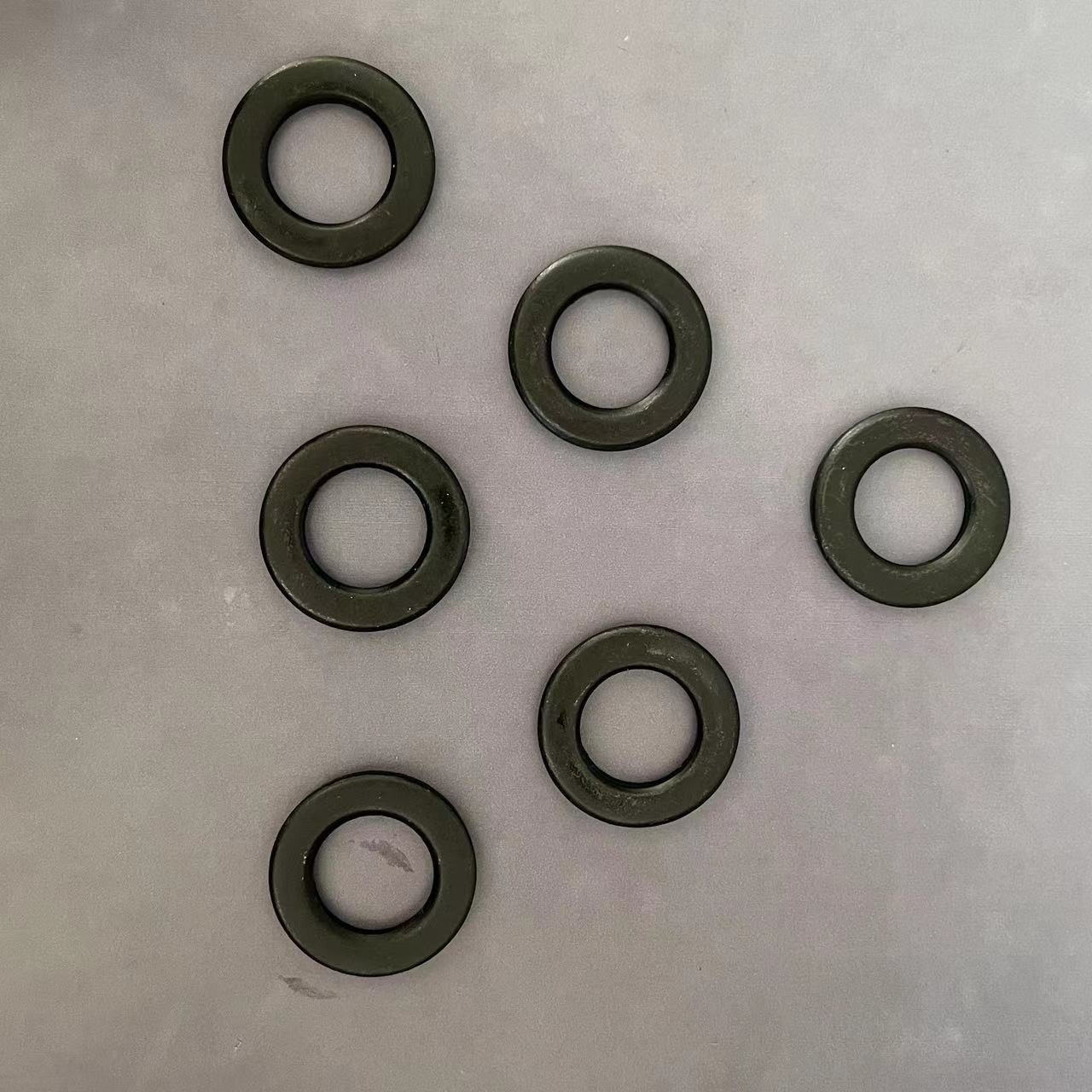

फ्लैट वाशर के लिए उत्पाद चित्र
