मानक:DIN6916
विवरण:
DIN 6916 वाशर, जिन्हें भारी वाशर भी कहा जाता है, उच्च शक्ति संरचनात्मक बोल्ट के साथ उपयोग किए जाने पर अधिक असर सतह और भार वितरण प्रदान करने के लिए डिज़ाइन किए गए हैं।M12-M36, यह दर्शाता है कि ये वाशर एम 12 से एम 36 तक के मीट्रिक आकारों में उपलब्ध हैं।
जब DIN 6916 वाशर के लिए सतह खत्म विकल्पों की बात आती है, तो आपके पास दो विकल्प होते हैंः सादा या डाक्रोमेट।
1सादाः सादा वाशर किसी अतिरिक्त कोटिंग या फिनिश के बिना वाशर को संदर्भित करता है। वे आमतौर पर कार्बन स्टील से बने होते हैं और उनके पास कोई संक्षारण सुरक्षा नहीं होती है।सादे वाशर इनडोर या शुष्क वातावरण में उपयोग के लिए उपयुक्त हैं जहां जंग चिंता का विषय नहीं हैहालांकि, यदि बाहरी या संक्षारक वातावरण में उपयोग किया जाता है, तो वे समय के साथ जंग लग सकते हैं।
2.डाक्रोमेट: डाक्रोमेट एक प्रकार के कोटिंग के लिए एक ब्रांड नाम है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतला है,अकार्बनिक कोटिंग एक डुबकी स्पिन प्रक्रिया के माध्यम से washers की सतह पर लागूडाक्रोमेट कोटिंग्स जंग, नमक छिड़काव और विभिन्न रसायनों के प्रति उच्च प्रतिरोध प्रदान करते हैं।इन कोटिंग्स का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां वॉशर कठोर वातावरण के संपर्क में होते हैं या जहां दीर्घकालिक संक्षारण सुरक्षा की आवश्यकता होती है.
संक्षेप में, DIN 6916 भारी वाशर M12 से M36 तक के मीट्रिक आकारों में उपलब्ध हैं। वे या तो एक सादे खत्म के साथ प्राप्त किए जा सकते हैं जो कोई संक्षारण सुरक्षा प्रदान नहीं करता है,या एक Dacromet कोटिंग, जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। परिष्करण की पसंद विशिष्ट अनुप्रयोग और आवश्यक संक्षारण सुरक्षा के स्तर पर निर्भर करती है।
| सामग्री | 45#/40CR |
| आकार | M12-M36 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार |
आंतरिक व्यास (मिनट) |
आंतरिक व्यास (अधिकतम |
बाहर व्यास (अधिकतम |
बाहर व्यास (मिनट) |
मोटाई (नामी आकार) |
मोटाई (अधिकतम |
मोटाई (मिनट) |
अंदर का चैंफर (मिनट) |
अंदर का चैंफर (अधिकतम |
बाह्य चम्फेर |
|---|---|---|---|---|---|---|---|---|---|---|
| एम12 | 13 | 13.27 | 24 | 23.48 | 3 | 3.3 | 2.7 | 1.6 | 1.9 | 0.5 |
| एम16 | 17 | 17.27 | 30 | 29.48 | 4 | 4.3 | 3.7 | 1.6 | 1.9 | 1 |
| एम20 | 21 | 21.33 | 37 | 36.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| एम22 | 23 | 23.33 | 39 | 38.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 | 2 | 2.5 | 1 |
| M27 | 28 | 28.52 | 50 | 49 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
| M30 | 31 | 31.62 |
56 |
54.8 | 5 | 5.6 | 4.4 | 2.5 | 3 | 1 |
|
एम36 |
37 | 37.62 | 66 | 64.8 | 6 | 6.6 | 5.4 | 3 | 3.5 | 1.5 |

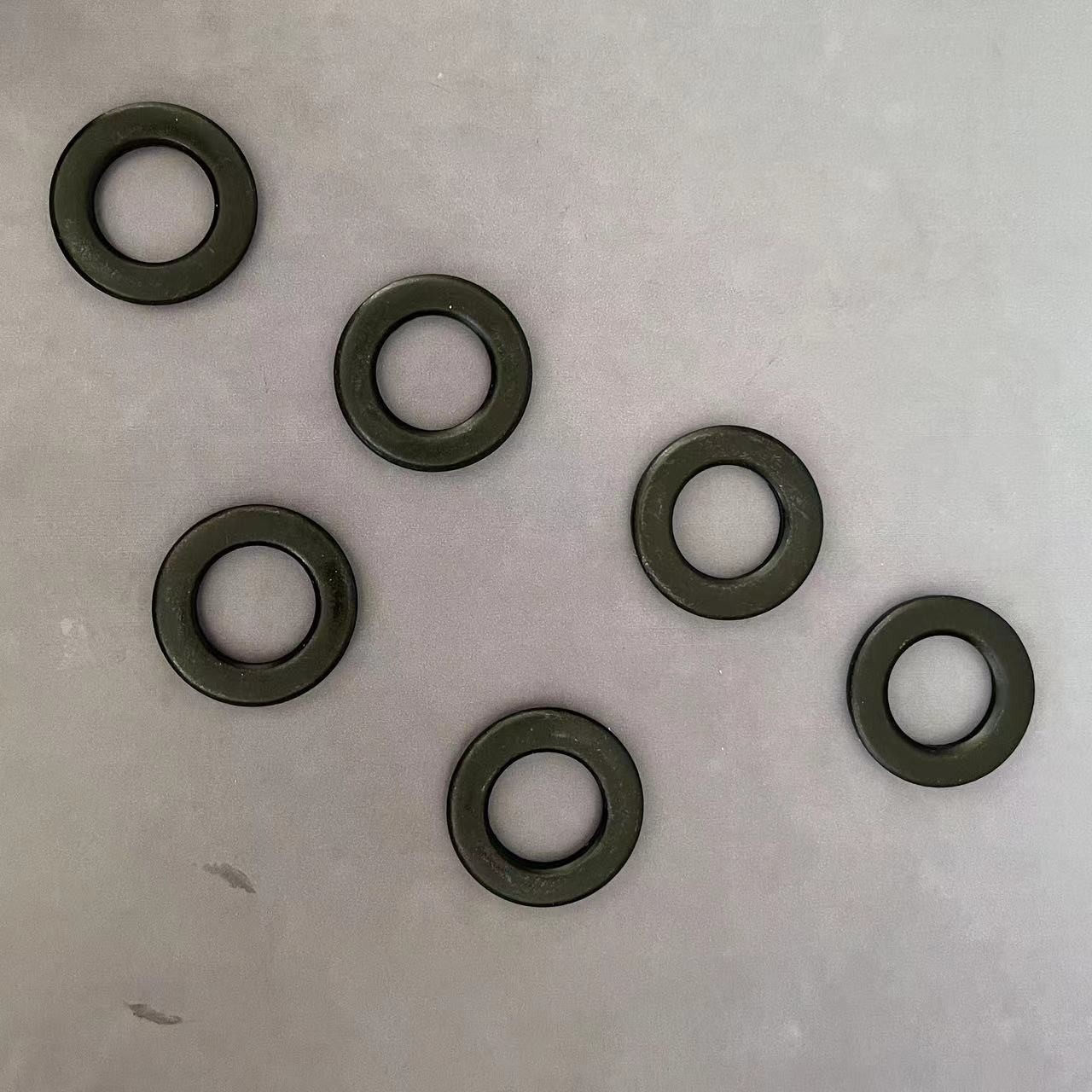

फ्लैट वाशर के लिए उत्पाद चित्र
