मानक:DIN6340
विवरण:
DIN 6340 मानक मेकानिकल और संरचनात्मक अनुप्रयोगों में उपयोग किए जाने वाले वाशरों, विशेष रूप से भारी वाशरों को संदर्भित करता है। इन वाशरों को एक घुमावदार फास्टनर के भार को वितरित करने के लिए डिज़ाइन किया गया है,जैसे कि एक बोल्ट या एक पेंचआपके द्वारा उल्लिखित विशिष्ट मापदंड, M6-M30, वाशरों की आकार सीमा को संदर्भित करते हैं, यह दर्शाता है कि वे M6 से M30 तक के मीट्रिक आकारों में उपलब्ध हैं।
"जिंक-प्लेटेड" और "एचडीजी" संक्षिप्त नाम विभिन्न प्रकार के सतह कोटिंग को संदर्भित करते हैं जो जंग प्रतिरोध प्रदान करने के लिए वॉशर पर लगाए जाते हैं।"जिंक लेपित" का अर्थ है कि वाशर को जस्ता की परत से लेपित किया गया हैयह कोटिंग आमतौर पर इलेक्ट्रोप्लाटिंग नामक प्रक्रिया के माध्यम से लगाई जाती है।
दूसरी ओर, "एचडीजी" "हॉट-डिप गैल्वेनाइज्ड" के लिए खड़ा है। यह जस्ता चढ़ाना की तुलना में एक अधिक मजबूत और टिकाऊ कोटिंग है।वाशर पिघले हुए जिंक के स्नान में डूब जाते हैंगर्म-डुबकी जस्ती कोटिंग्स उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं और आमतौर पर बाहरी और कठोर वातावरण में उपयोग किए जाते हैं।
संक्षेप में, डीआईएन 6340 वाशर भारी शुल्क वाले वाशर हैं जो एम 6 से एम 30 तक मीट्रिक आकारों में उपलब्ध हैं। वे या तो जिंक-प्लेटेड या गर्म-डुबकी गैल्वेनाइज्ड कोटिंग के साथ मिल सकते हैं,आवेदन के लिए आवश्यक संक्षारण प्रतिरोध के वांछित स्तर के आधार पर.
| सामग्री | 45#/40CR |
| आकार | M6-M30 |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) | बाहरी व्यास (max) | बाहरी व्यास (min) | विचारशीलता |
|---|---|---|---|---|---|
| एम6 | 6.4 | 6.75 | 17 | 16.57 | 3 |
| एम8 | 8.4 | 8.76 | 23 | 22.48 | 4 |
| M10 | 10.5 | 10.93 | 28 | 27.48 | 4 |
| एम12 | 13 | 13.43 | 35 | 34.38 | 5 |
| एम16 | 17 | 17.43 | 45 | 44.38 | 6 |
| एम20 | 21 | 21.52 | 50 | 49.38 | 6 |
| M24 | 25 | 25.52 | 60 | 59.26 | 8 |
| M30 | 31 | 31.62 | 68 | 67.26 | 10 |

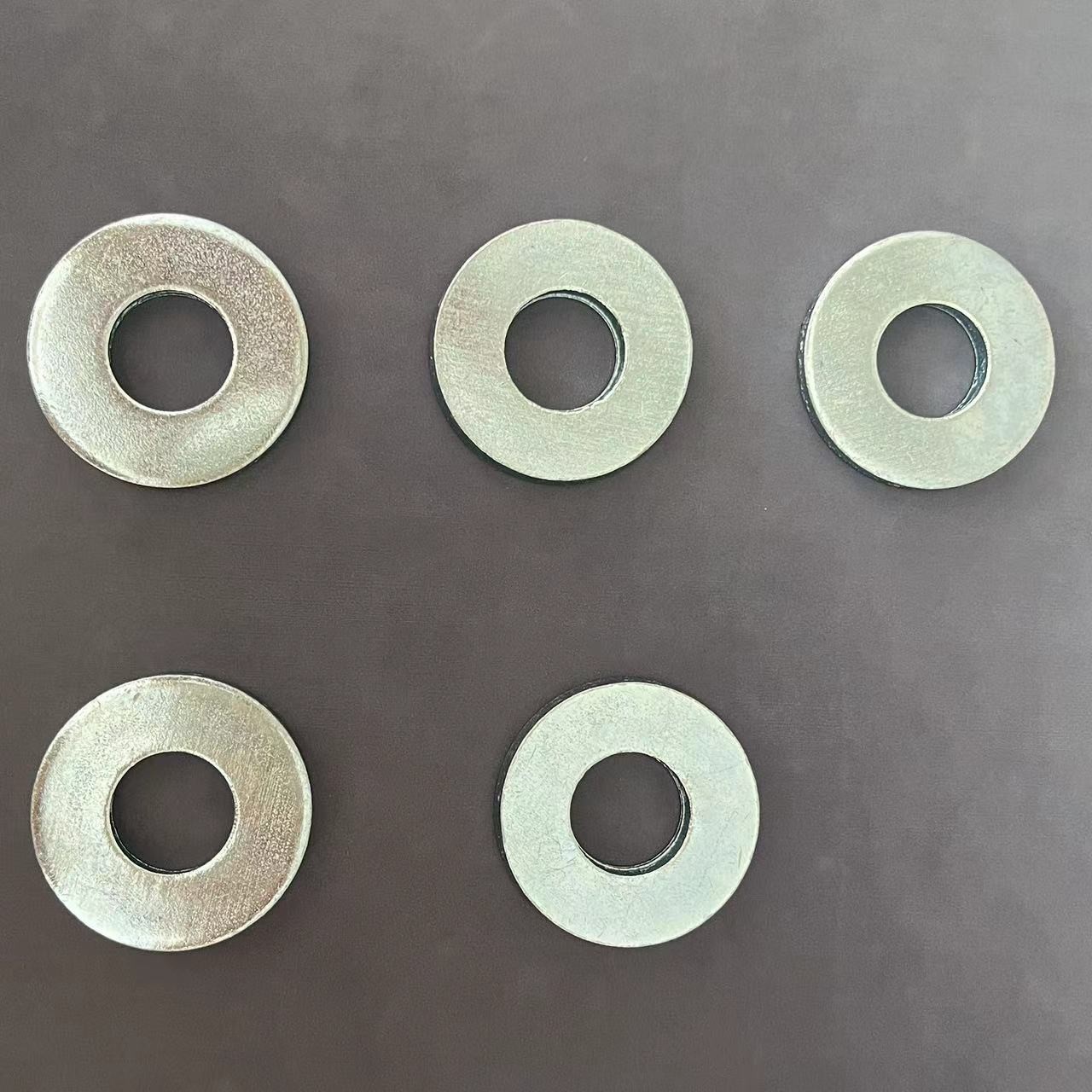

फ्लैट वाशर के लिए उत्पाद चित्र
