मानक:F436
विवरण:
F436 वाशर, जिसे भारी वाशर के रूप में भी जाना जाता है, एक प्रकार का वाशर है जिसका उपयोग आमतौर पर संरचनात्मक अनुप्रयोगों में किया जाता है, विशेष रूप से उच्च-शक्ति वाले बोल्टों के साथ मिलकर।ये वाशर भार वितरित करने में मदद करते हैं और बोल्ट सिर या नट के नीचे एक बड़ा असर सतह प्रदान करते हैं.
1/4 "-4" आकार सीमा इंगित करती है कि F436 वॉशर विभिन्न व्यास में उपलब्ध हैं, जो 1/4 इंच से 4 इंच तक है।
F436 वाशर के लिए सतह खत्म विकल्पों के संदर्भ में, दो आम विकल्प सादा और डाक्रोमेट हैं।
सादा वाशर किसी अतिरिक्त सतह उपचार के बिना वाशर को संदर्भित करता है। वे सादे स्टील से बने होते हैं और उन पर कोई विशिष्ट कोटिंग या फिनिश नहीं होती है।सादा वाशर उन अनुप्रयोगों के लिए उपयुक्त हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता का विषय नहीं है, या जब संक्षारण से बचाने के लिए अतिरिक्त उपाय किए जाते हैं।
डाक्रोमेट एक उच्च-प्रदर्शन वाला कोटिंग है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। यह एक पतली, कार्बनिक कोटिंग है जिसे एक डुबकी-स्पिन प्रक्रिया के माध्यम से लागू किया जाता है।डाक्रोमेट कोटिंग्स जंग और जंग से बेहतर सुरक्षा प्रदान करती हैंयह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां दीर्घकालिक संक्षारण प्रतिरोध की आवश्यकता होती है।
सादा और डाक्रोमेट फिनिश के बीच चयन आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता है,जिसमें आवश्यक संक्षारण प्रतिरोध का स्तर और परिचालन स्थितियां शामिल हैं जिनसे वॉशर का सामना करना पड़ेगाडाक्रोमेट लेपित एफ436 वॉशर जंग के खिलाफ बेहतर सुरक्षा प्रदान करते हैं और अक्सर उन अनुप्रयोगों में पसंद किए जाते हैं जहां स्थायित्व और जंग प्रतिरोध महत्वपूर्ण कारक हैं।यदि संक्षारण प्रतिरोध एक प्रमुख चिंता का विषय नहीं है, साधारण F436 वाशर आपके आवेदन के लिए उपयुक्त हो सकते हैं।
| सामग्री | 45#/40CR |
| आकार | 1/4 "-4" |
| समाप्त करना | सादा/काला/जिंक/एचडीजी/डाक्रोमेट/मैकेनिकल गैल्वेनाइज्ड |
| कठोरता | HV300/HRC35-45 |
| चिह्नित करना | अनुकूलित किया जा सकता है |
| आवेदन | निर्माण/ पवन टरबाइन/रेलवे लाइन |
| पैकिंग | कार्टन + पैलेट; हम आपकी आवश्यकताओं के अनुसार वाशर पैक कर सकते हैं |
| शर्तें | एफओबी+शांघाई/निंगबो |
| वितरण का समय | 30-70 दिन |
| आकार | आंतरिक व्यास (min) | आंतरिक व्यास ((अधिकतम) |
बाहरी व्यास (मिनट) |
बाहरी व्यास (अधिकतम) |
मोटाई (अधिकतम |
नाममात्र आकार |
मोटाई (मिनट) |
|---|---|---|---|---|---|---|---|
|
चौथाई" |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| 5/16" | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| 3/8" | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| 7/16" |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| 1/2" | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| 9/16" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| 5/8" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4" | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| 7/8" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| 1" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| 1-1/8" | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| 1-1/4" | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| 1-3/8" | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| 1-1/2" | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8" | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| 1-3/4" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| 1-7/8" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| 2" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| 2-1/4" | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| 2 1/2 " | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| 2-3/4" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| 3" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4" | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| 3-1/2" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| 3-3/4" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| 4" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

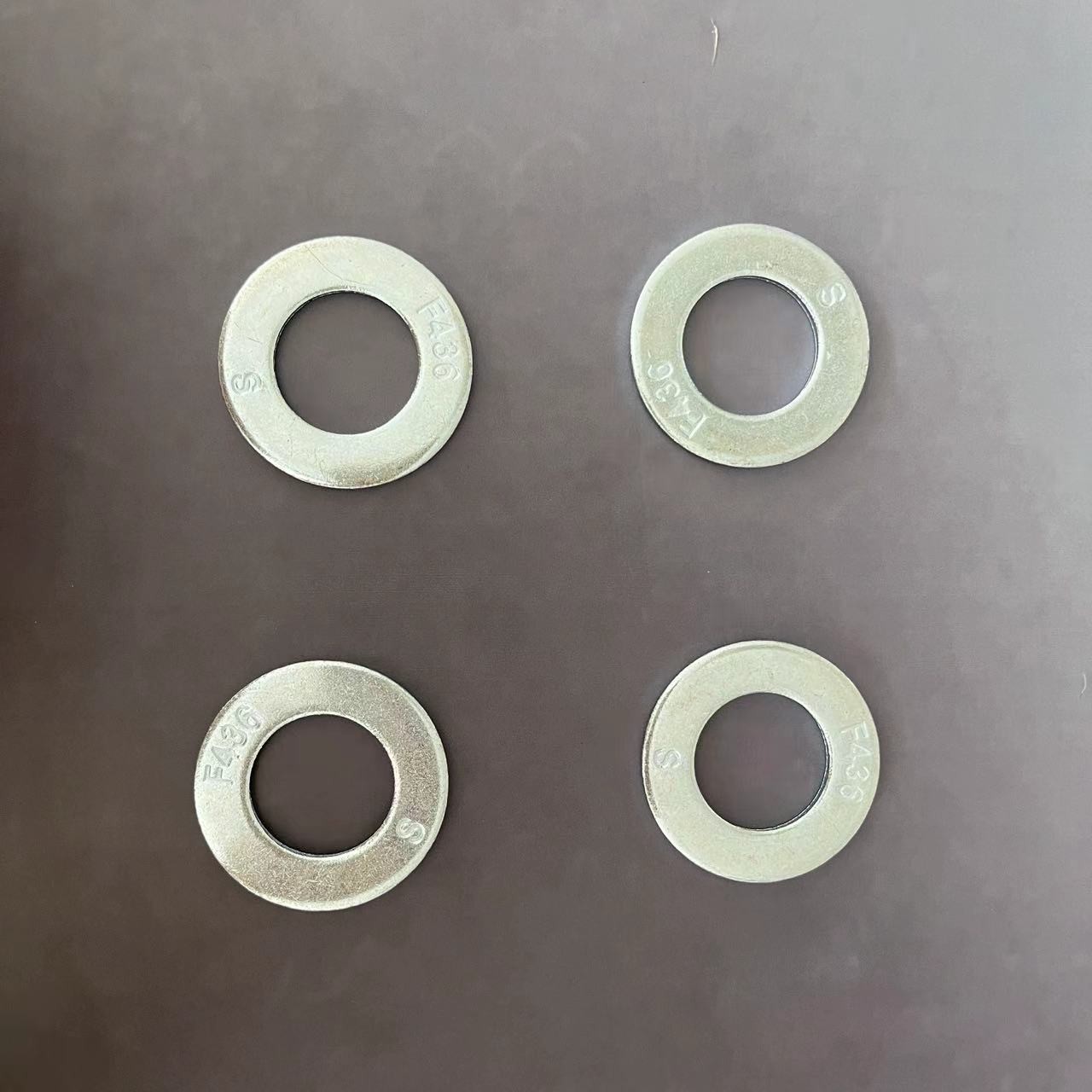

फ्लैट वाशर के लिए उत्पाद चित्र
